? 多控開關 ?
? ? ? 含義：其實就是兩個雙控開關并聯在一起。
? ? ? 作用：能在多處控制一個用電器的開與關。例如家里的樓梯燈，一樓二樓三樓都可以控制。
?

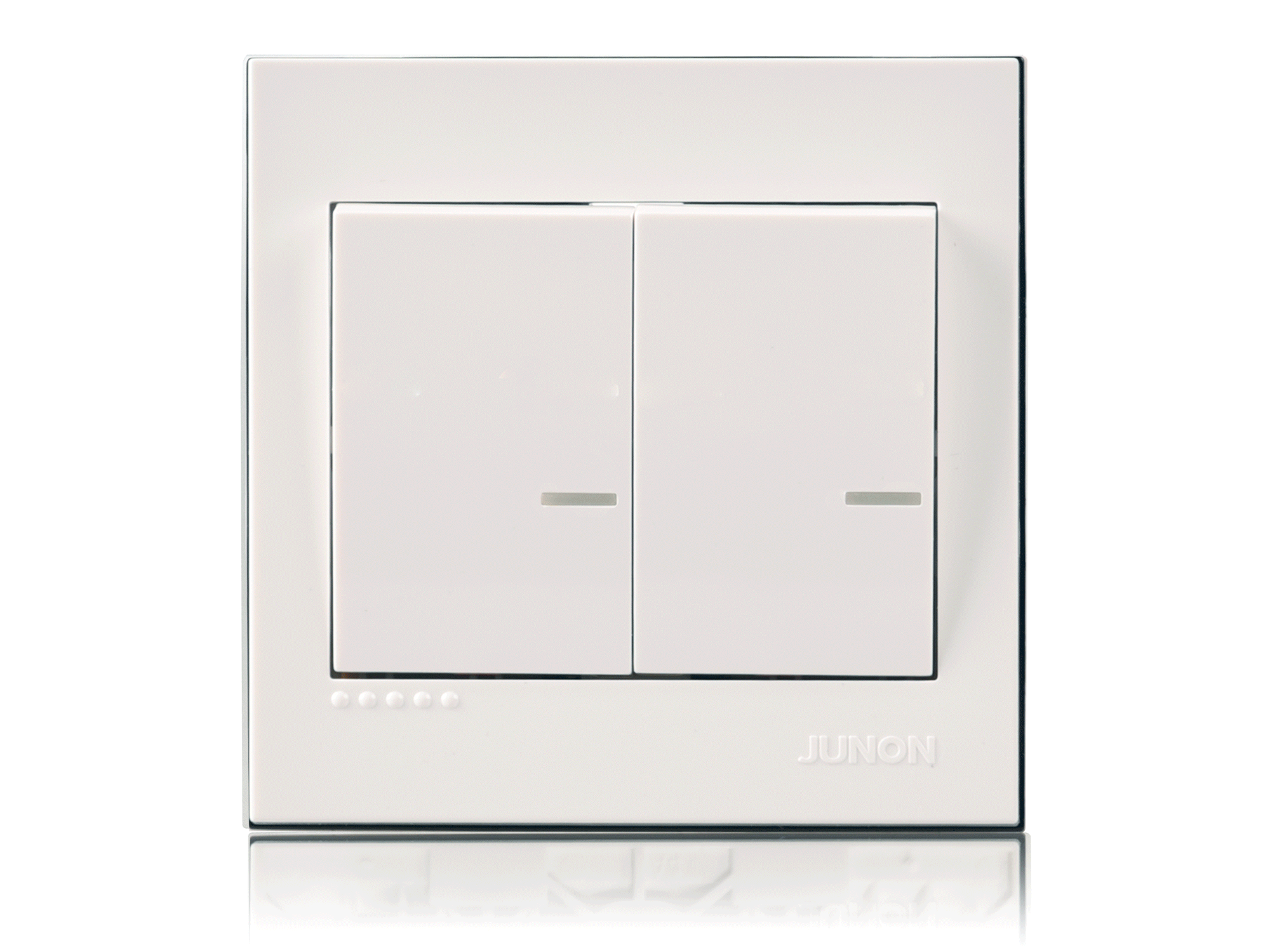

? ? ? 但是只有一個多控開關是不行的，還要搭配兩個雙控開關。下面我們用俊朗電器的兩位多控開關來演示此款產品該怎樣接線？
? ? ? 注意：本期俊朗學堂有點特殊，不是通過視頻的形式來講解，而是通過圖文的形式讓大家更直觀的學習。其實主要的原因是太復雜了，視頻說不清楚只能上圖。
? ? ?

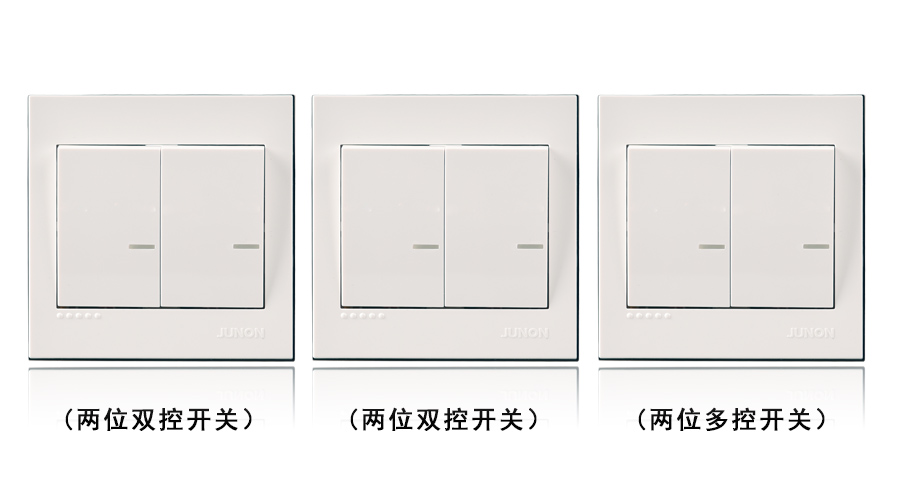

? ? ? 實驗詳情：1個兩位多控開關控制兩個燈，2個兩位雙控開關協助。
?

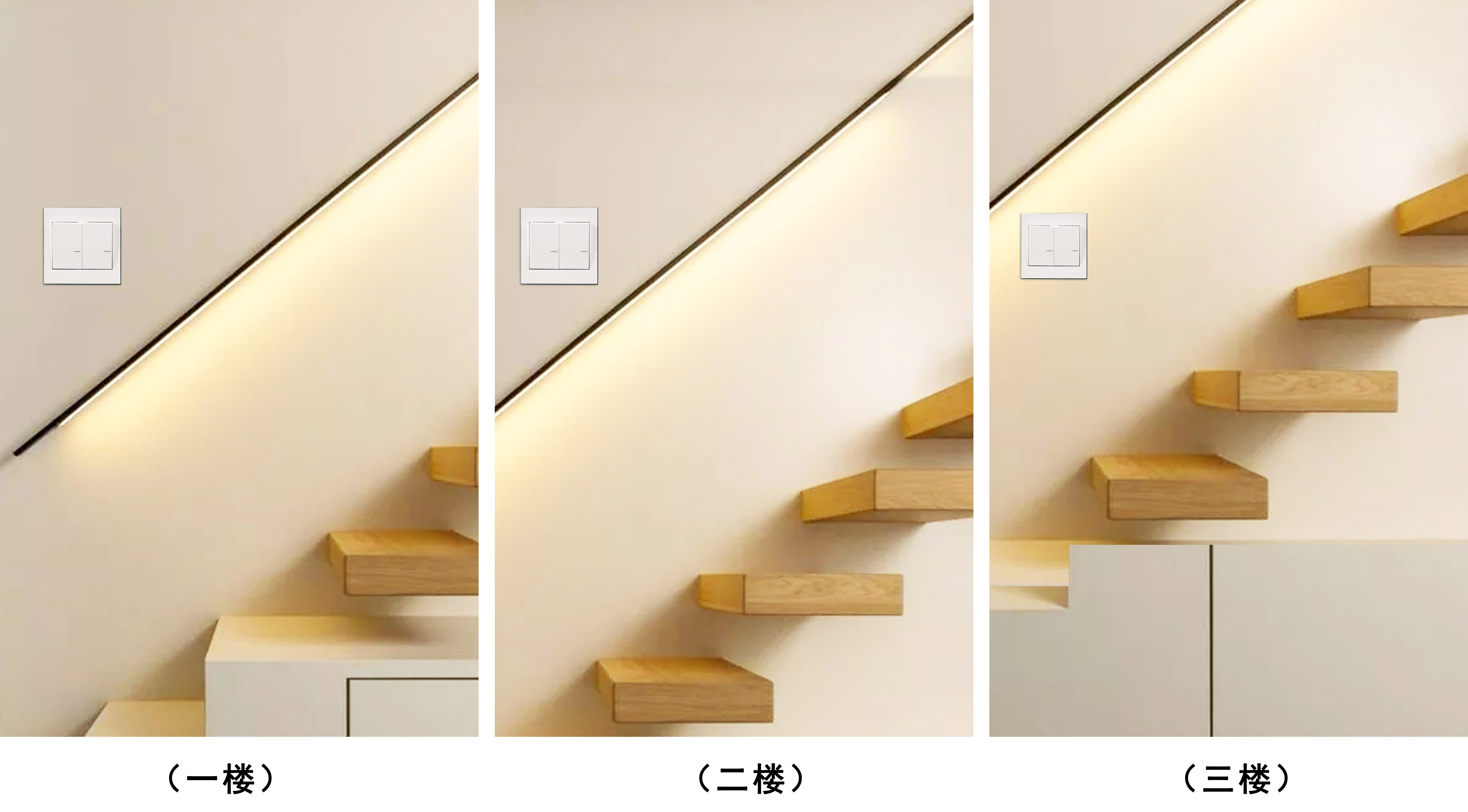

? ? ? 模擬背景：一樓安裝1個兩位雙控開關（簡稱A開關），二樓安裝1個兩位多控開關（簡稱B開關），三樓安裝1個兩位雙控開關（簡稱C開關），用來控制樓梯燈1和樓梯燈2，左邊按鈕是控制樓梯1，右邊按鈕控制樓梯燈2。
?
? ? ? 接線工具：一字螺絲刀和十字螺絲刀
? ? ? 注意事項：安裝前應該將所有電路切斷，由于線路比較復雜，所以每條線應用筆標記清楚。
?
? 接線圖解 ?
?
第一步

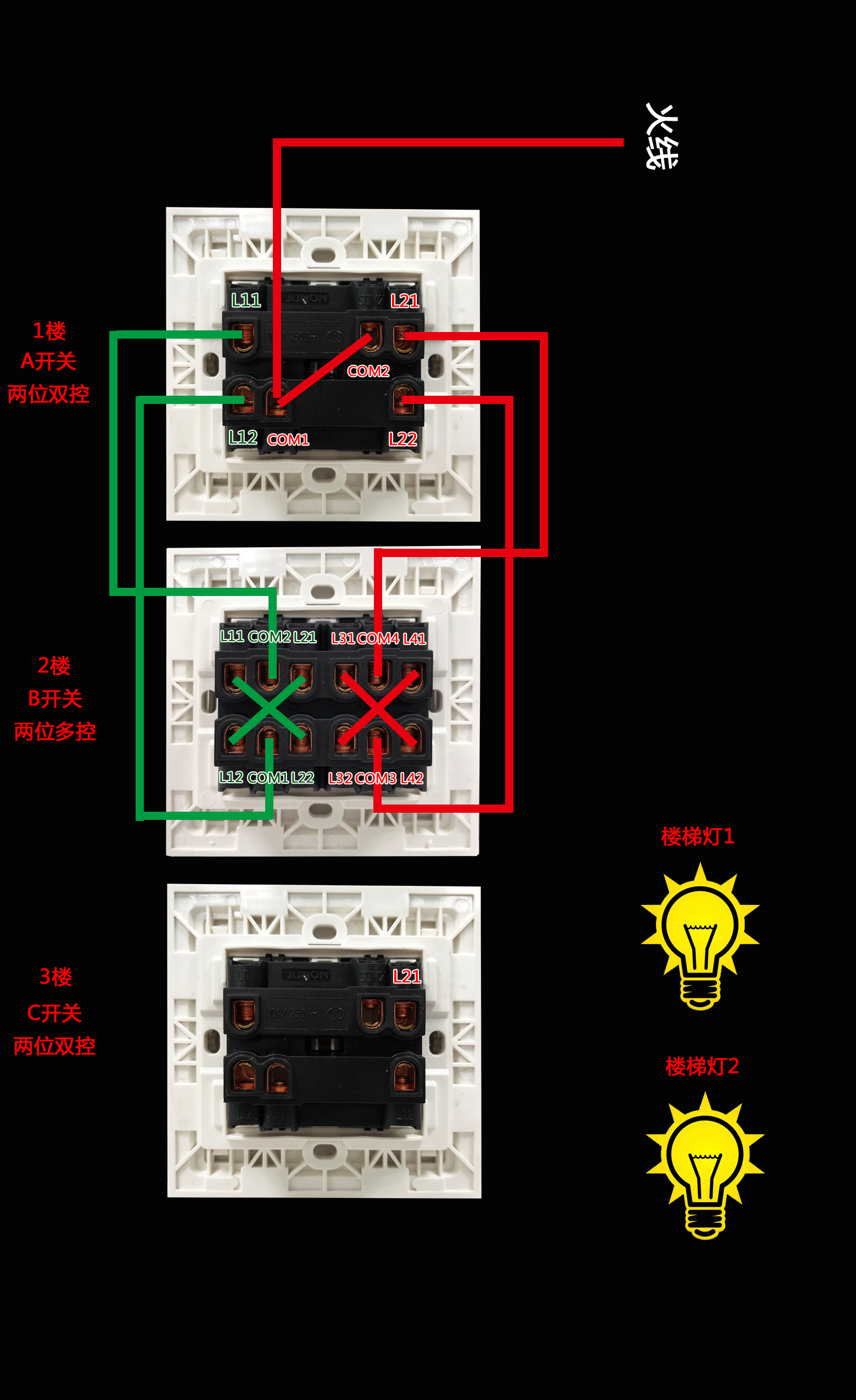

? ? ? 取一根5cm的紅色短電線，一端接入B開關的【L41端】，另一端接入【L32端】；再另外取一根5cm的紅色短電線，一端接入B開關的【L31端】，另一端接入【L42端】。另外一邊也是這樣，取一根綠色的短電線來區分，一端接入【L21端】，另一端接入【L12端】；再取另外一根綠色短電線，一端接入【L11端】，另一端接入【L22端】。由此形成了一個完整的線路，具體可參考下圖。
?
?
第二步

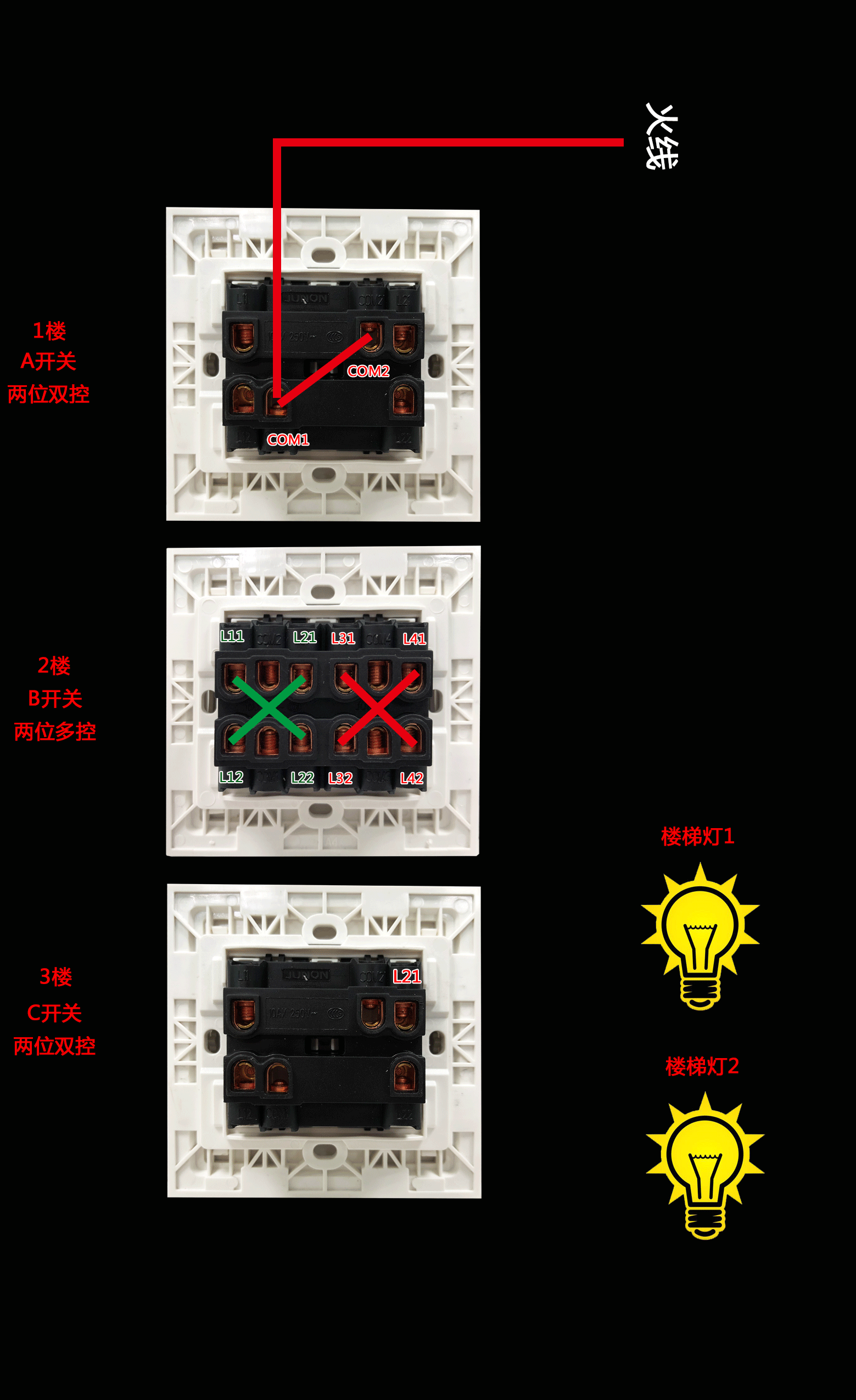

? ? ? 將安裝在一樓樓梯口位置的A開關中的【COM1端】和【COM2端】用一根5cm的紅色火線連接起來再從【COM1端】引出一根紅色火線用于連接總開關。
?
?
第三步
? ? ? 再將A開關的【L21端】引紅線到B開關的【COM4端】，然后繼續將【L22端】的紅線引入B開關的【COM3端】，具體可參考下圖。
?
第四步
? ? ? 將A開關的【L11端】用綠線引入B開關的【COM2端】，如此類推，繼續將【L12端】的綠線引入B開關的【COM1端】，具體可參考下圖。
?
?
第五步
? ? ? 將B開關中【L41端】引出紅線到C開關的【L21端】中，然后繼續將B開關中的【L42端】引出紅線到C開關的【L22端】中，具體可參考下圖。
?
第六步
? ? ? 將B開關中【L21端】引出綠線到C開關的【L11端】中，然后繼續將B開關中的【L22端】引出綠線到C開關的【L12端】中，具體可參考下圖。
?
?
第七步
? ? ? 最后我們從C開關中的【COM1端】引出一條綠線接入樓梯燈1，再從C開關中的【COM2端】引出一條紅線連接樓梯燈2，再為燈接上零線，整個接線過程已經完成。
?

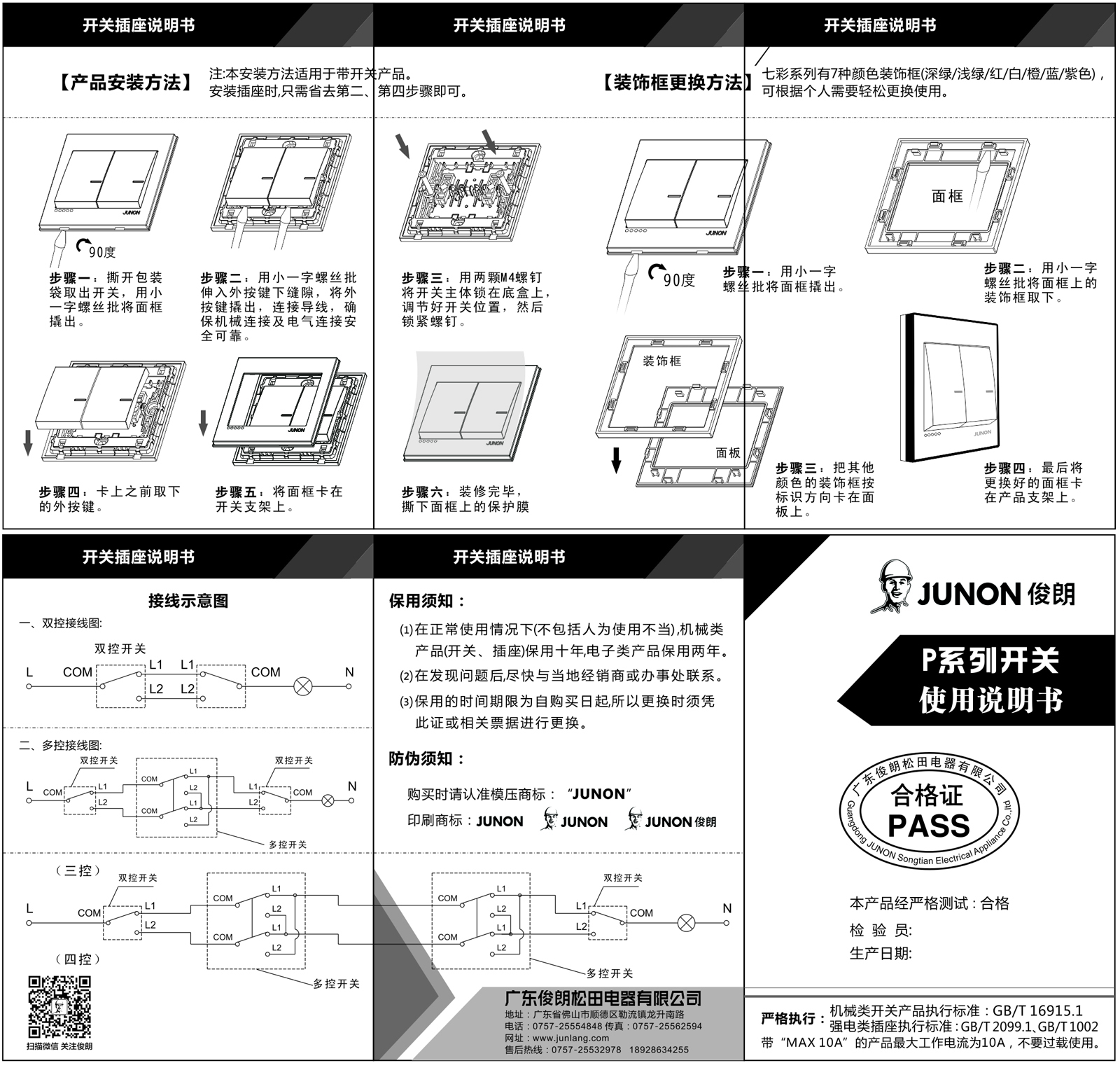

? ? ? 看了上述的圖解，你理解了整個線路的原理了嗎？不懂還可以參考說明書。
?
? ? ? 在這小編有個小建議跟大家講一下，就是這個線路真的很復雜，安裝這款開關還是要找電工，畢竟人家才是專業的，反正小編現場看著工程師接線都是一臉懵逼的狀態。
? ? ? 想要了解更多接線視頻教學，請觀看每期俊朗學堂。
?
