?注意事項?
1、本視頻最終解釋權歸本公司所有;
2、請在接線前確認已經通過空氣漏電開關斷開線路中的電流;
3、本視頻的接線方法僅限于本公司對應產品,請勿以偏概全,否則后果自負;
4、非專業人士,在無法確認已經斷電情況下,請一定要佩戴絕緣手套再進行接線,以免發生觸電危險。

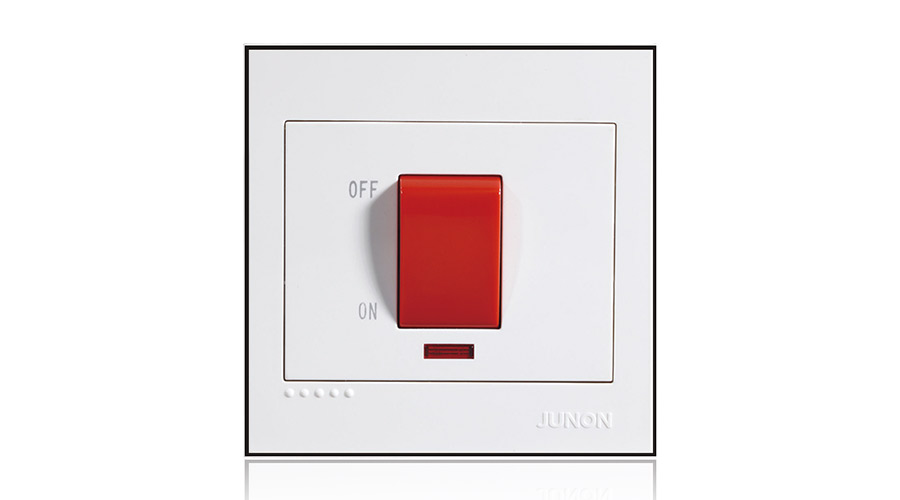

? ? ? 回顧上期,小編向大家介紹了曲架開關,但從未提及它的接線方式,你們是否很好奇?
?

? ? ? 本期俊朗學堂便為大家解除疑惑,以俊朗電器的曲架開關為例,通過視頻的形式詳細講解曲架開關的接線方式,開啟本次學習之旅。
?

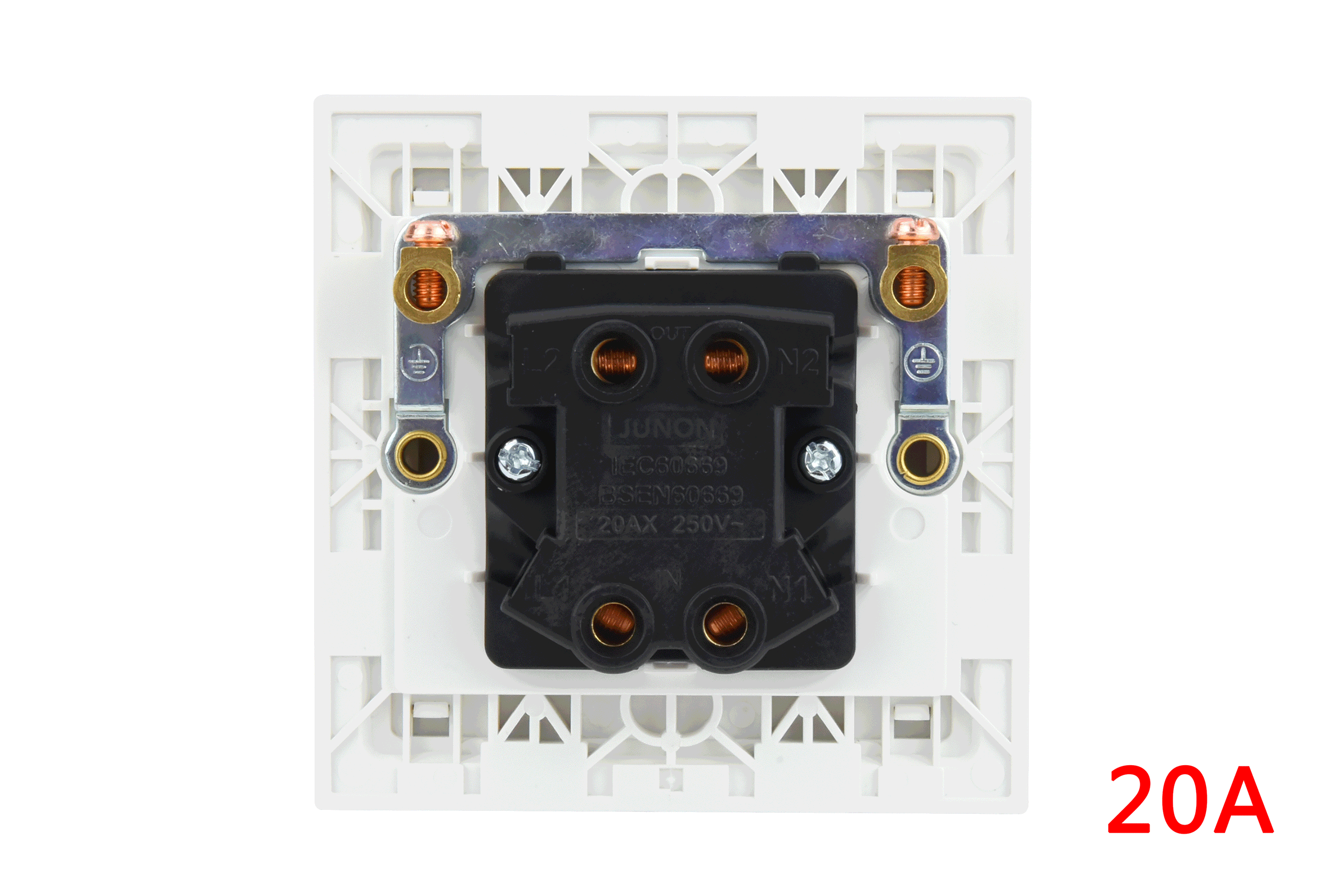

?20A曲架開關接線視頻?
【流量告急者,可繞道觀看下面圖解】
?
01
?

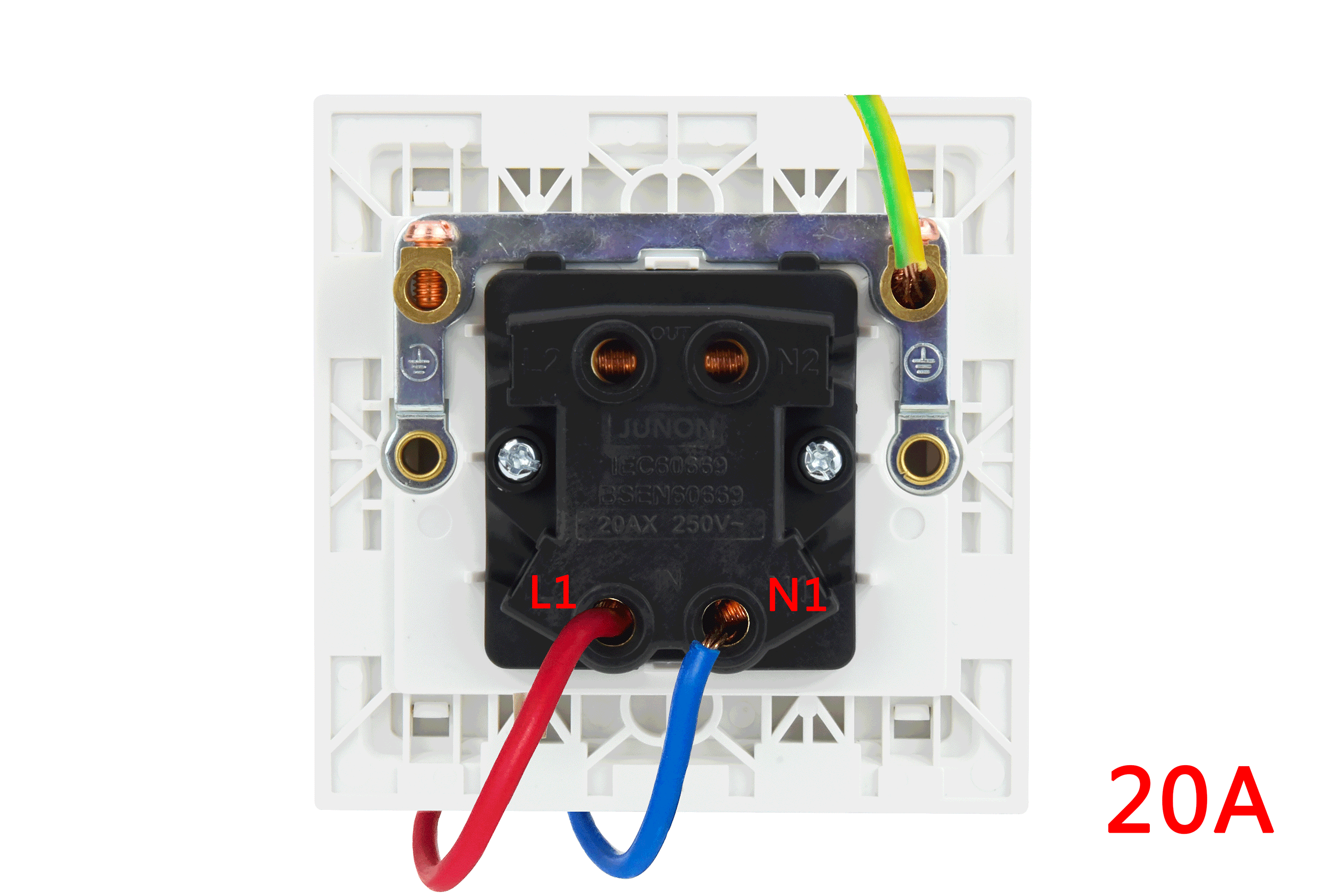

? ? ? 首先將電源的火線接入進線孔【L1端】中,再將電源的零線接入進線孔【N1端】,而電源的地線接入曲架開關后座任意一個帶有地線標志的端子中,擰緊螺絲即可。
?
02
?
? ? ? 然后將需要雙極開關控制的大功率電器的火線接入出線孔【L2端】,再將零線接入出線孔【N2端】中,擰緊螺絲即可。
?
03
?
? ? ? 最后檢查線路是否松脫,再通電測試,接線完畢。
?

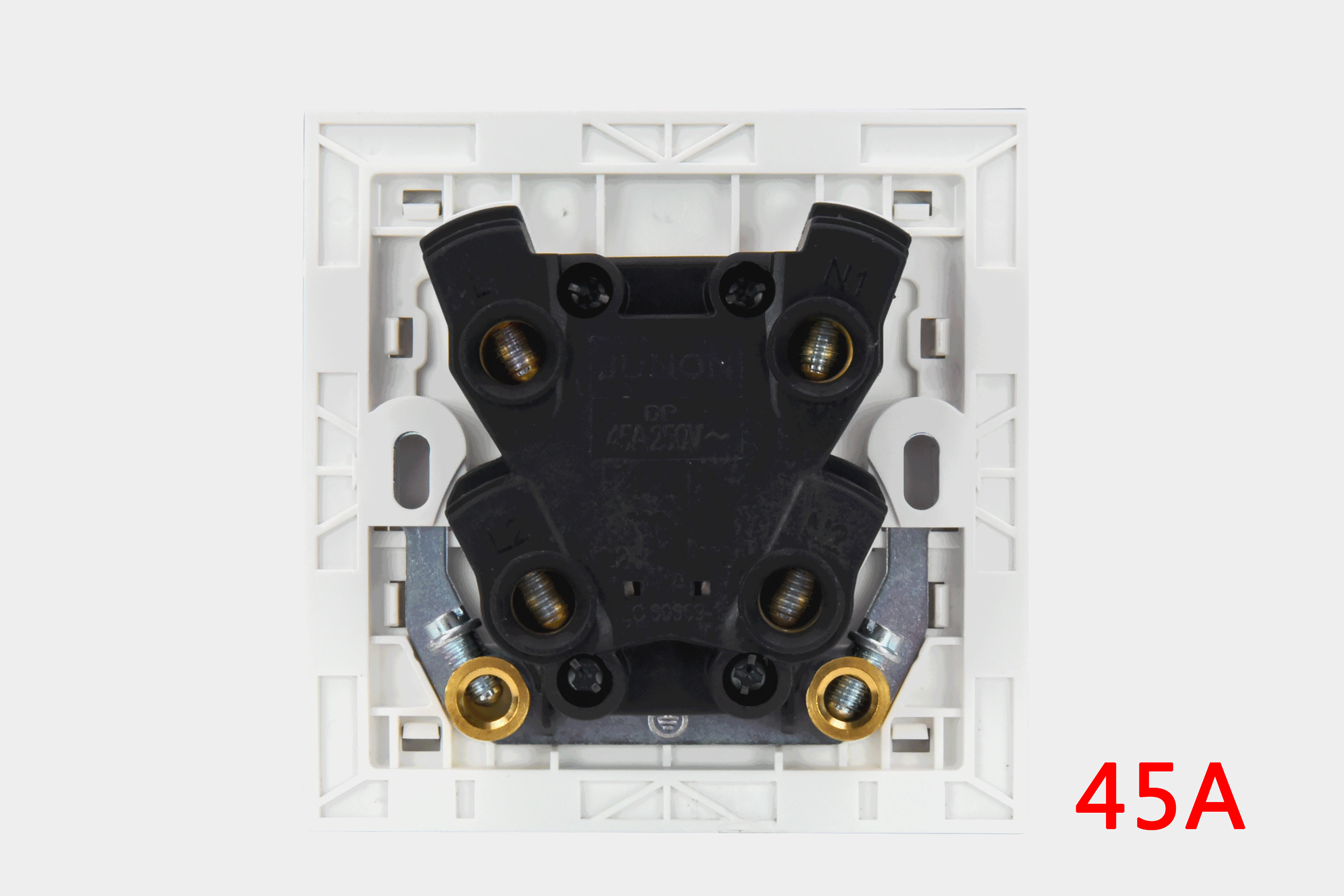

?45A曲架開關接線視頻?
【流量告急者,可繞道觀看下面圖解】
?
01
?

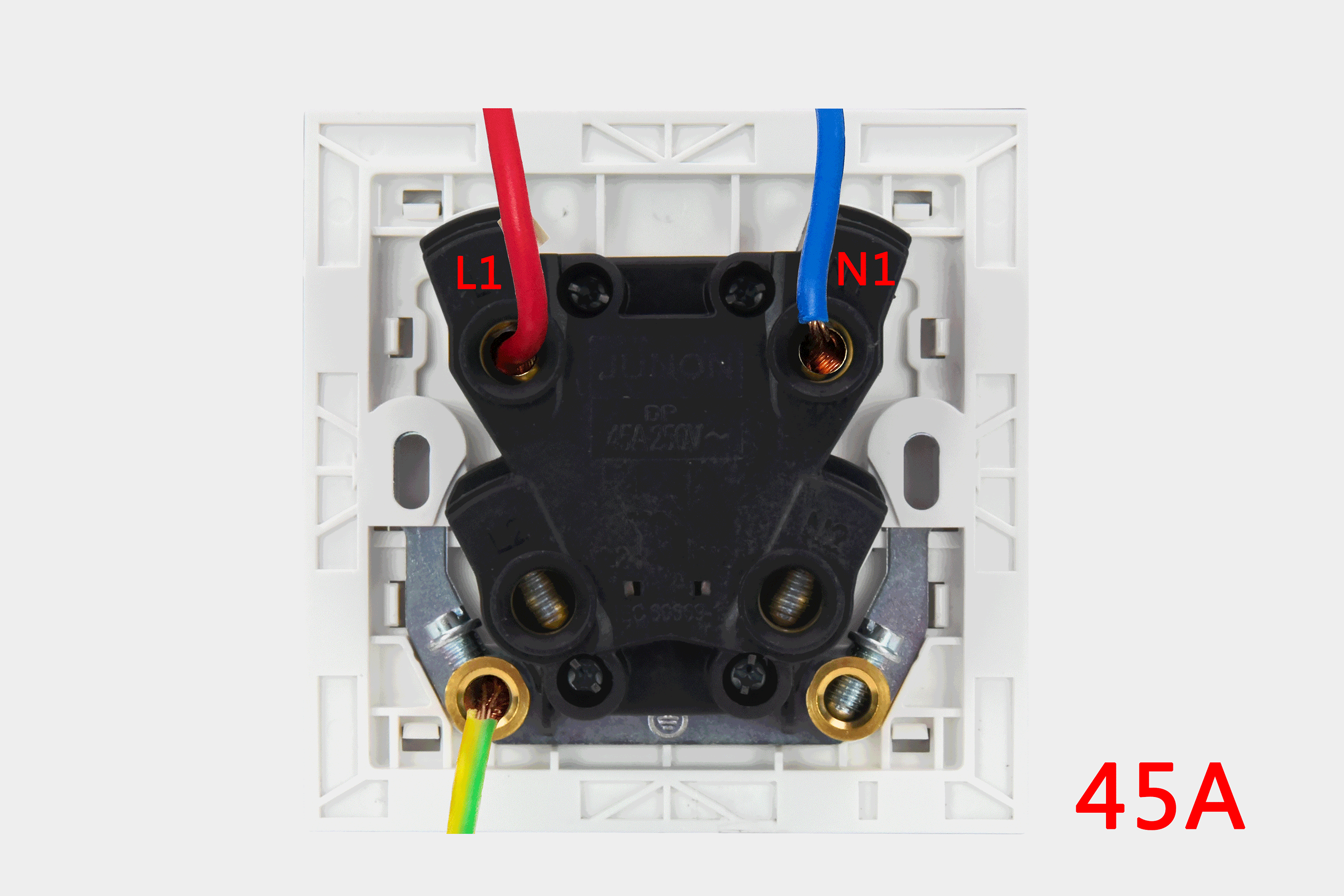

? ? ? 首先將電源的火線接入進線孔【L1端】中,再將電源的零線接入進線孔【N1端】,而電源的地線接入曲架開關后座任意一個帶有地線標志的端子中,擰緊螺絲即可。
?
02
?
? ? ? 然后將需要雙極開關控制的大功率電器的火線接入出線孔【L2端】,再將零線接入出線孔【N2端】中,擰緊螺絲即可。
?
03
?
? ? ? 最后檢查線路是否松脫,再通電測試,接線完畢。

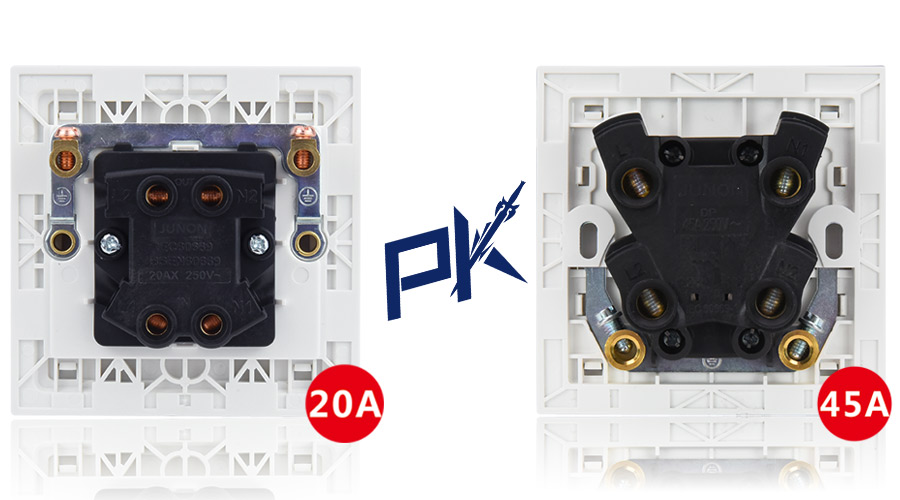

? ? ? 其實,這兩種規格的曲架開關除了背面的進線出線孔的位置有些許不同外,接線方式都是差不多的。
?

?
? ? ? 每樣事物的創造都有它存在的意義,曲架開關亦是如此,不但滿足了人們的需求,控制大功率電器,還便利了人們的生活,不用時刻跑去控制電箱的空氣開關,一舉兩得。各位看觀如果還有什么疑惑,可掃描下方二維碼,關注俊朗公眾號留言給小編~
?

?
