俊朗學堂
-----------「第21期」----------
?
?注意事項?
1、本視頻最終解釋權歸本公司所有；
2、請在接線前確認已經通過空氣漏電開關斷開線路中的電流；
3、本視頻的接線方法僅限于本公司對應產品，請勿以偏概全，否則后果自負；
4、非專業人士，在無法確認已經斷電情況下，請一定要佩戴絕緣手套再進行接線，以免發生觸電危險。
? ? ? 上期教學視頻發布后，后臺粉絲紛紛留言咨詢：兩位多控開關替換兩位單控或雙控開關的接線原理與一位開關是否相似？
?
（原創 BY JUNON）
?
? ? ? 其實原理都差不多，兩位多控開關也是由兩位雙控開關組成的，只是比一位多控開關多了幾個接線端子。紙上談兵遠不及手把手教學來得有說服力，我們通過視頻來學習一下吧。
兩位多控開關替換兩位雙控開關
兩位多控開關替換兩位單控開關
?
【流量告急可參考以下圖解】
?

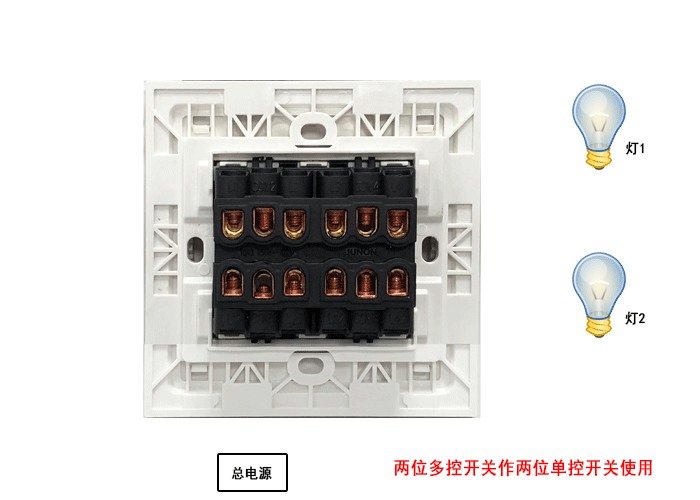

一、兩位多控開關替換兩位單控開關
（原創 BY JUNON）
? ? ? 首先將兩位多控開關的【COM1】端和【COM4】端連接起來實現共火，接著從總電源中引一根火線進【COM1】端，然后將燈1的火線接入多控開關的【L12】端，將燈2的火線接入【L41】端，最后檢查線路是否有松脫的現象，檢查后通電測試。
?

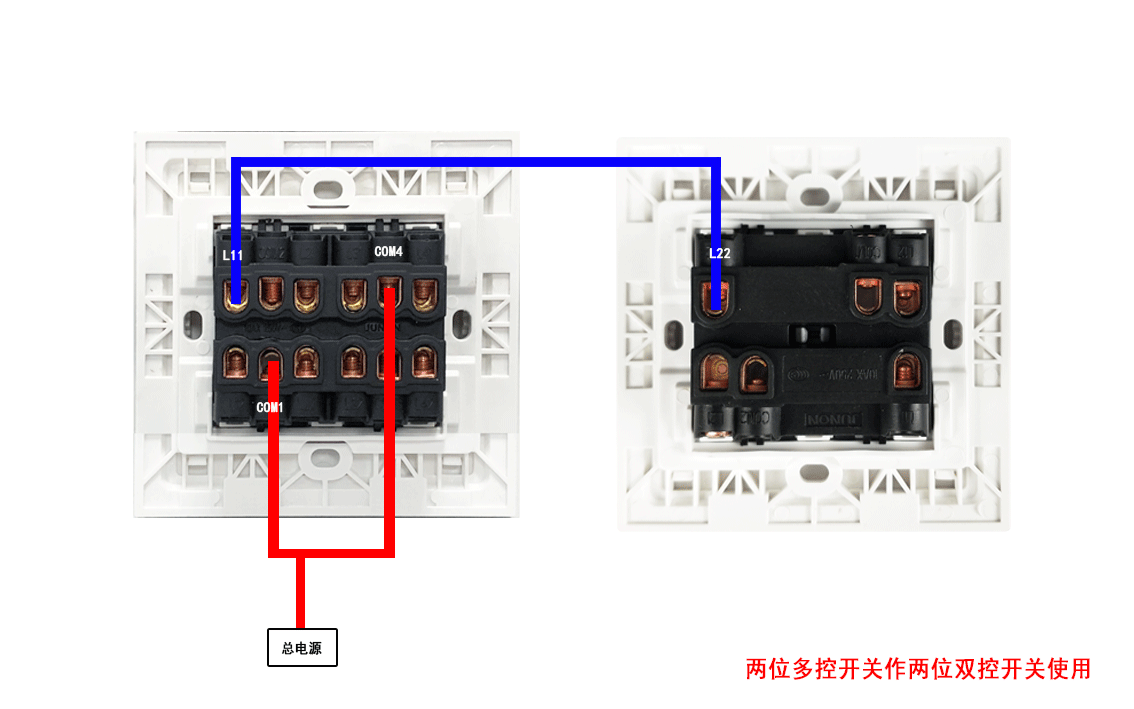

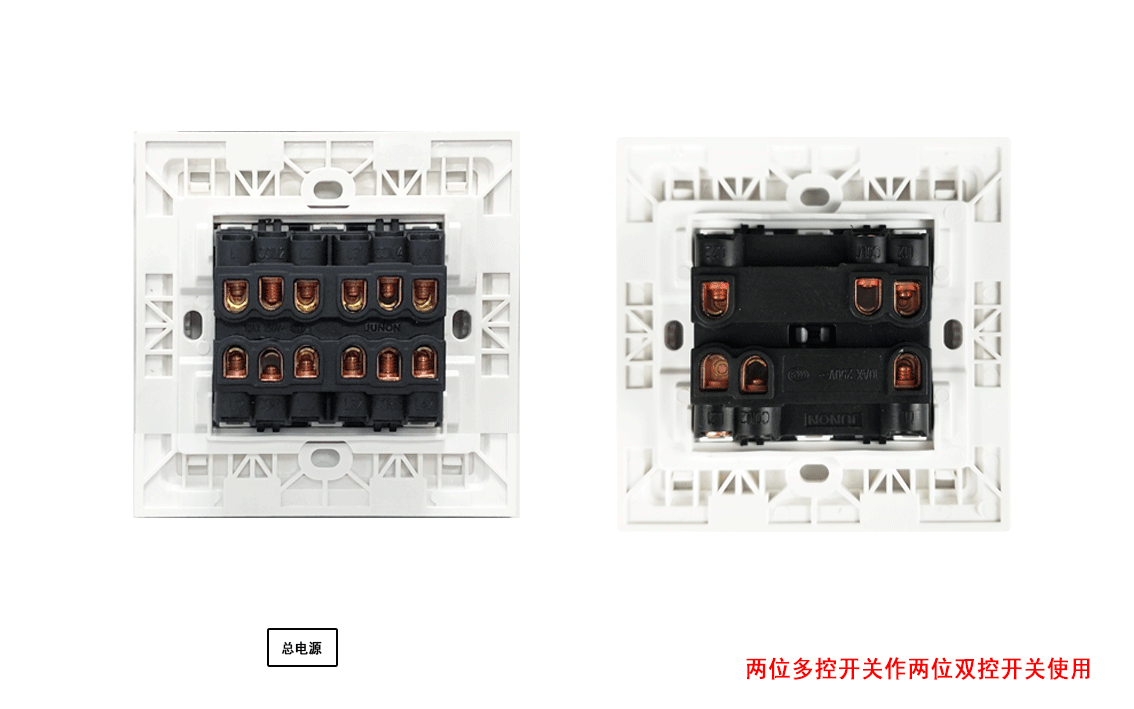

二、兩位多控開關替換兩位雙控開關
（原創 BY JUNON）
? ? ? 將兩位多控開關上多余的線去掉，從總電源中分支兩條火線分別接入多控開關的【COM1】端和【COM4】端，然后從兩位雙控開關的【L22】端引一根零線進兩位多控開關的【L11】端，再從兩位雙控開關的【L21】端引一根火線進兩位多控開關的【L12】端；
?
（原創 BY JUNON）
? ? ? 接著從兩位雙控開關的【L12】端引一根火線進兩位多控開關的【L41】端，再從兩位雙控開關的【L11】端引一根零線進兩位多控開關的【L42】端，最后檢查線路是否松脫，檢查完畢后通電測試。
? ? ? 一塊不能當一百塊來用，但一百塊能當一塊來用，其實道理都是一樣，無論是一位開關還是兩位開關，多控依舊能替換單控和雙控使用。
?
（原創 BY JUNON）
? ? ? 世界上沒有誰替換不了誰，只有你的信任是無可取代的，希望俊朗將是您的信仰。想要了解更多產品的接線教學，可掃描下方二維碼關注公眾號留下您的意見，我們將會進行整合，俊朗學堂下期再會。
?
