俊朗學堂
-----------「第19期」----------
?
?注意事項?
1、本視頻最終解釋權歸本公司所有；
2、請在接線前確認已經通過空氣漏電開關斷開線路中的電流；
3、本視頻的接線方法僅限于本公司對應產品，請勿以偏概全，否則后果自負；
4、非專業人士，在無法確認已經斷電情況下，請一定要佩戴絕緣手套再進行接線，以免發生觸電危險。
?

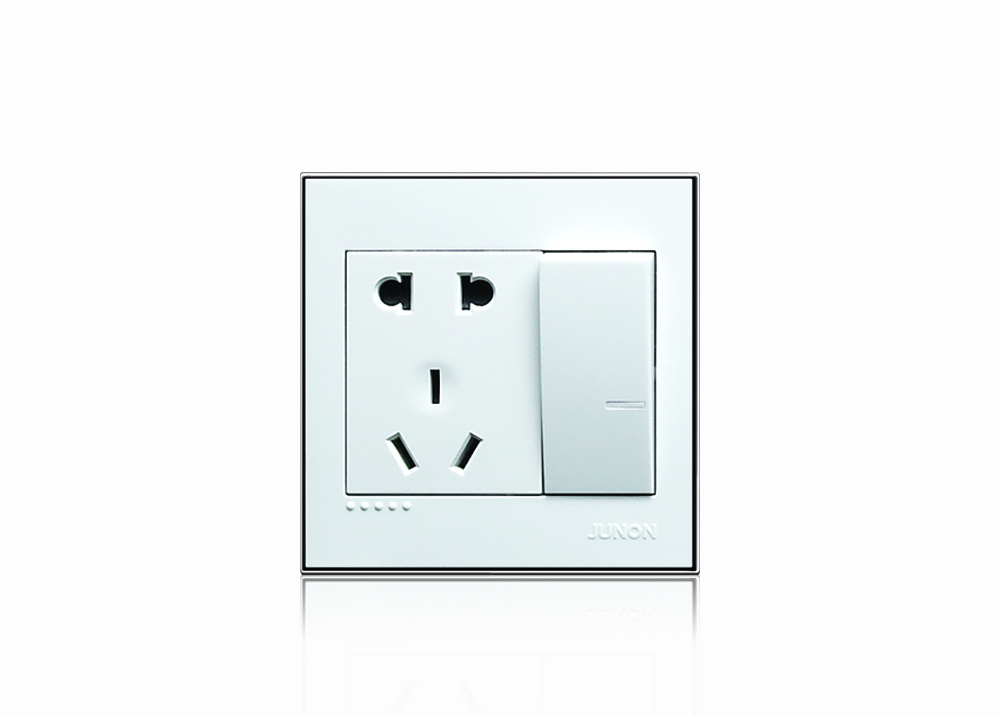

? ? ? 單聯二三插也稱一開五孔，是我們?nèi)粘Ｉ钪惺褂寐蕵O高的開關插座，它的接線方式也有很多種。隨著時代變遷人們逐漸追求簡約性，相對于傳統結構的一開五孔而言，電工更偏愛這種有公共火線的產品。
?

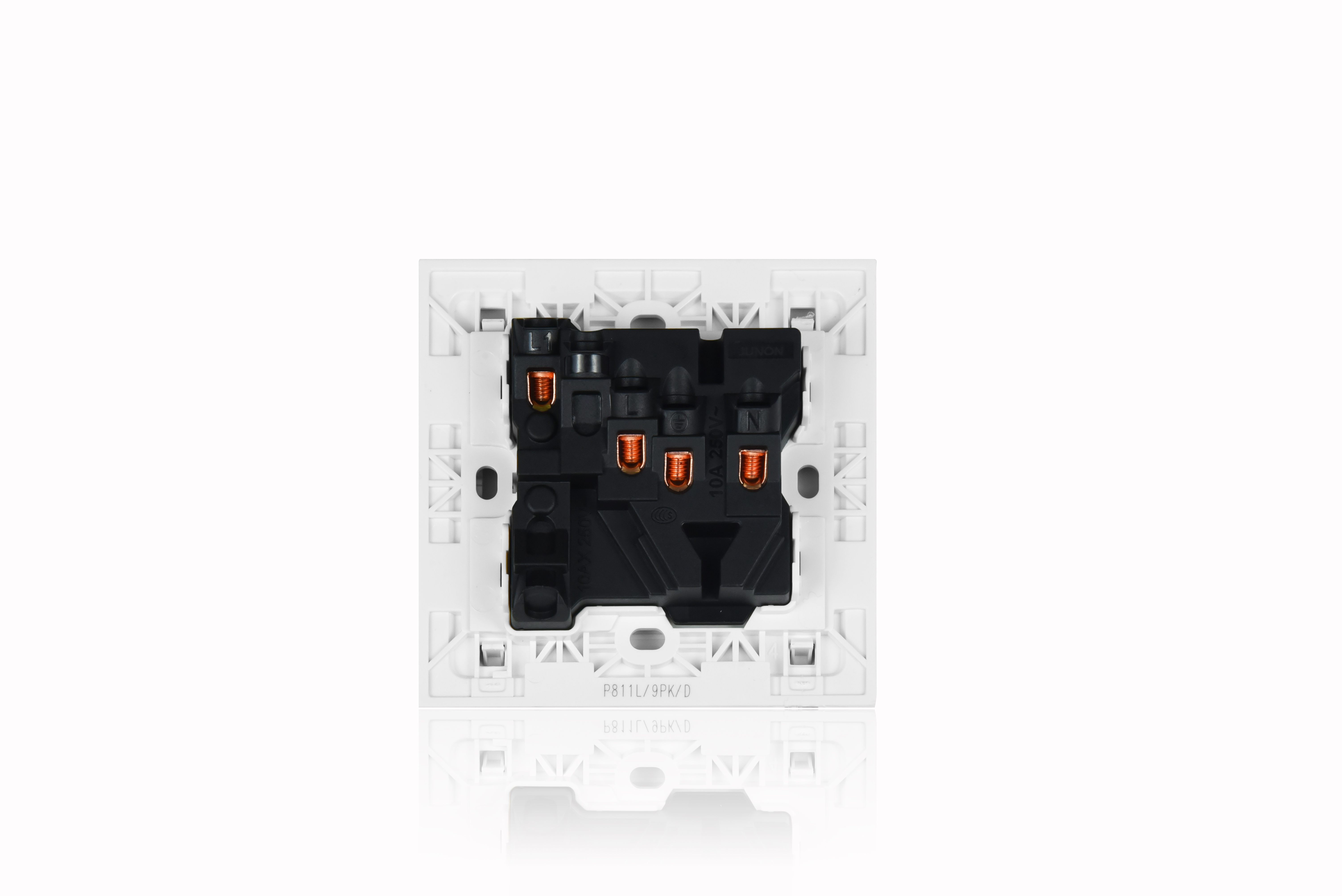

? ? ? 俊朗新版的一開五孔開關插座正是采用這種新型結構，接線時無需跳線操作，便捷簡單安全性能高。
?
? ? ? 下面我們通過視頻來學習一下新款單聯二三插開關插座該如何接線。
開關控制燈
?
開關控制插座
?
【W(wǎng)IFI告急可參考以下圖解】
?
接線圖解
一、開關控制燈
?
? ? ? 首先將燈的火線接入【L1端】中，然后把總電源的火線接入【L端】，接著再把總電源的零線接入【N端】，最后將地線接入帶有地線標記的端子中，擰緊螺絲，檢查無誤后通電測試。
二、開關控制插座
?
? ? ? 首先從總電源中取出一根火線接入【L1端】，接著把零線接入【N端】，最后把生命第二道防線地線放入帶有地線標志的端子中，扭緊螺絲，檢查線路是否松脫，再通電測試。
? ? ? 生活與知識時刻在改變，緊跟社會發展的步伐是我們的責任，俊朗電器不斷反思革新，一直在品質道路上努力，沒有最好只有更好是我們的原則。想要了解更多產品接線教學，可掃描下方二維碼，關注公眾號留言告訴我們，下期再會。
?
