?注意事項?
1、本視頻最終解釋權歸本公司所有；
2、請?jiān)诮泳€前確認已經通過空氣漏電開關斷開線路中的電流；
3、本視頻的接線方法僅限于本公司對應產品，請勿以偏概全，否則后果自負；
4、非專業人士，在無法確認已經斷電情況下，請一定要佩戴絕緣手套再進行接線，以免發生觸電危險。
? ? ? 隨著科技的進步，家用電器的應用越來越廣泛，為了更好地保護電路和人身安全，我們需要安裝漏電斷路器 ，一個居家必備的安心產品。
?
? ? ?
也許很多人都知道它的存在，但對它的認識卻是一知半解，下面小編為大家科普一下。
?
產品介紹

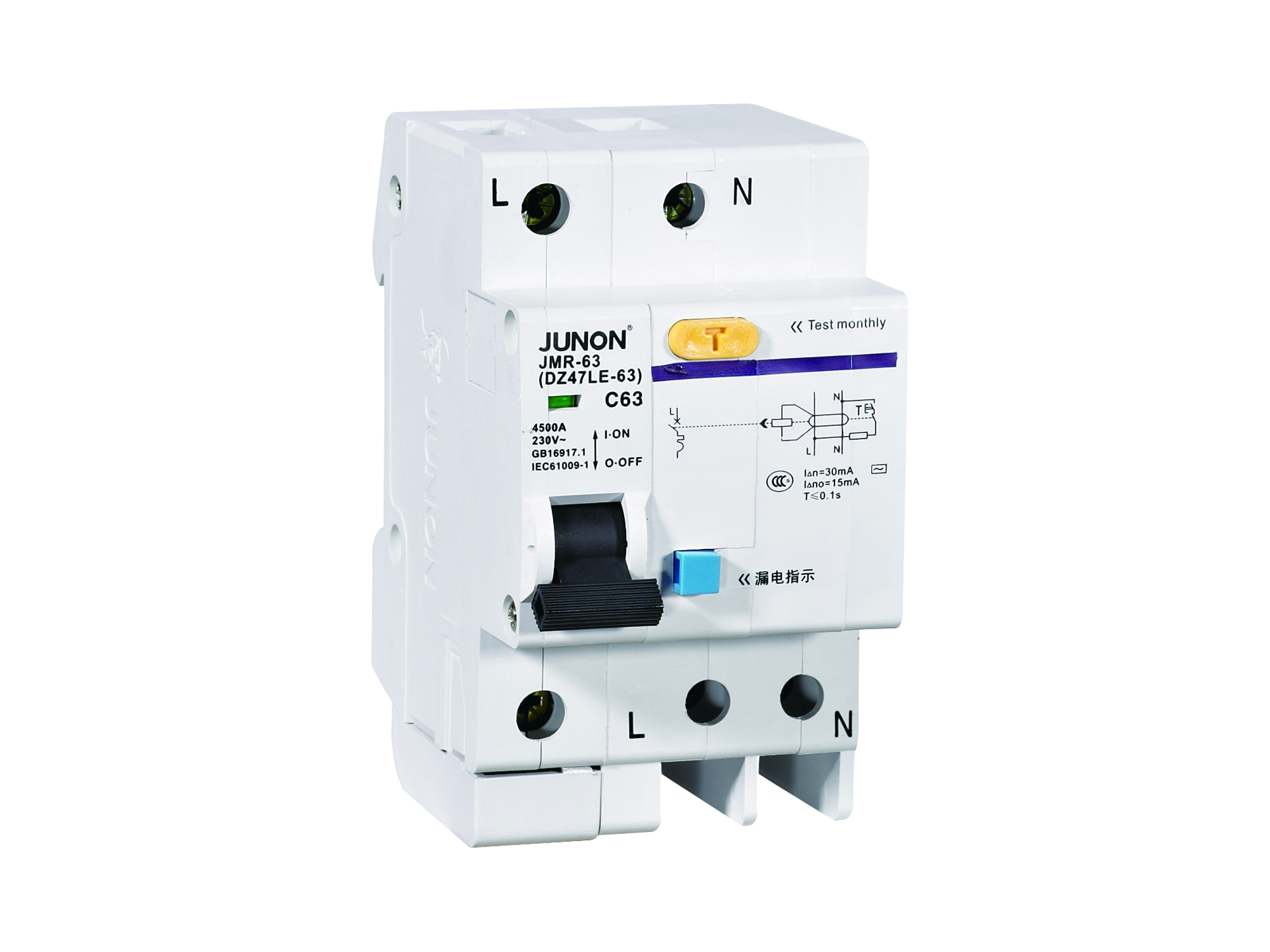

? ?? ?漏電斷路器?（residual current circuit-breaker）是將漏電功能和斷電功能組合在一起的產品，它主要用在家庭或者工廠的一些用電設備里，起到漏電、斷路、過載保護的作用。
? ? ? 有時候當你接觸到一樣新事物的時候就會情不自禁地想要去了解，就像漏電斷路器，一個日常很少機會能接觸得到的設備，對它的原理和接線的好奇心更加濃烈，讓我們帶著這份好奇去學習。
?
接線教學

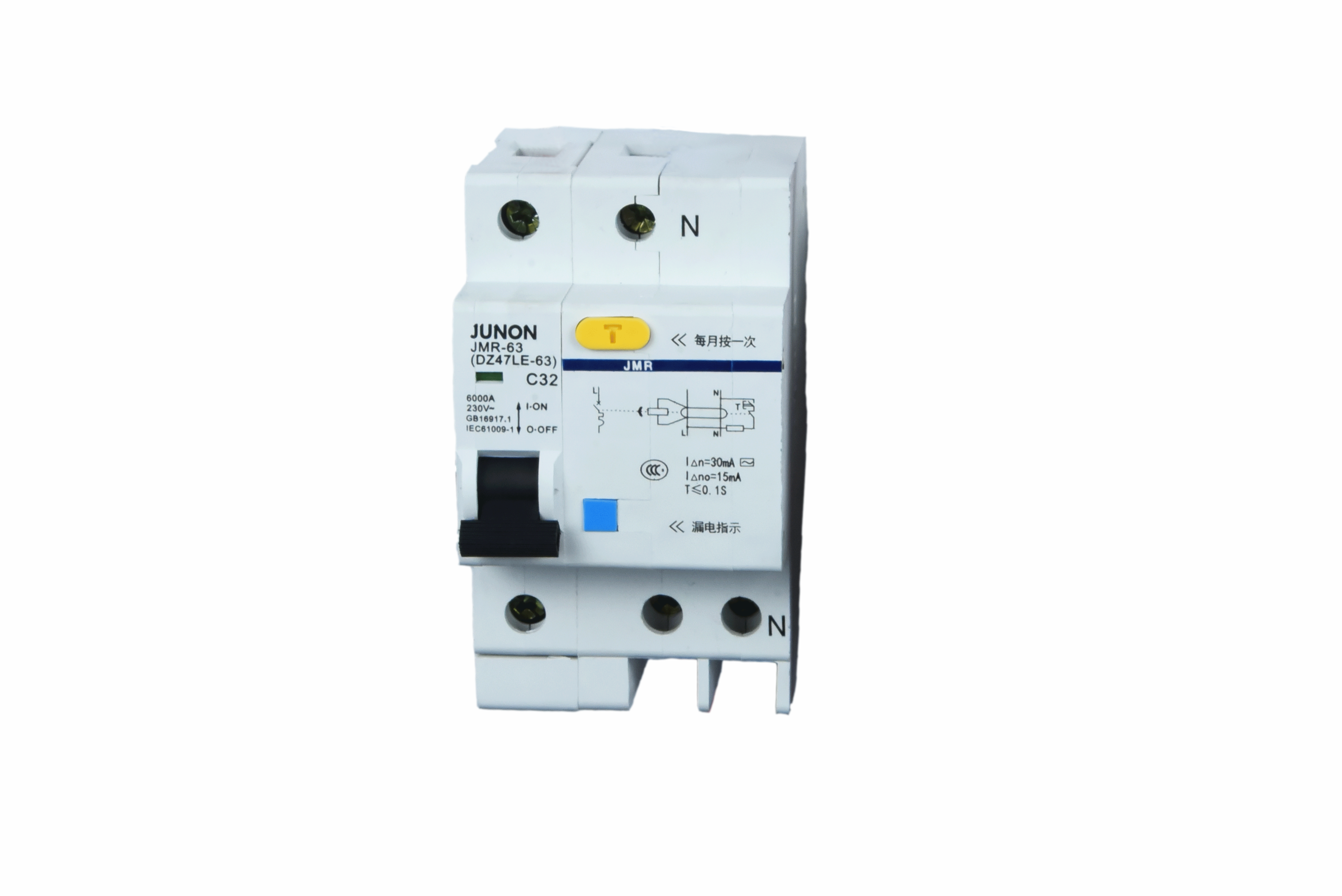

? 一個漏電斷路器控制總開關 ?
【流量告急者，可參考以下圖解】
?

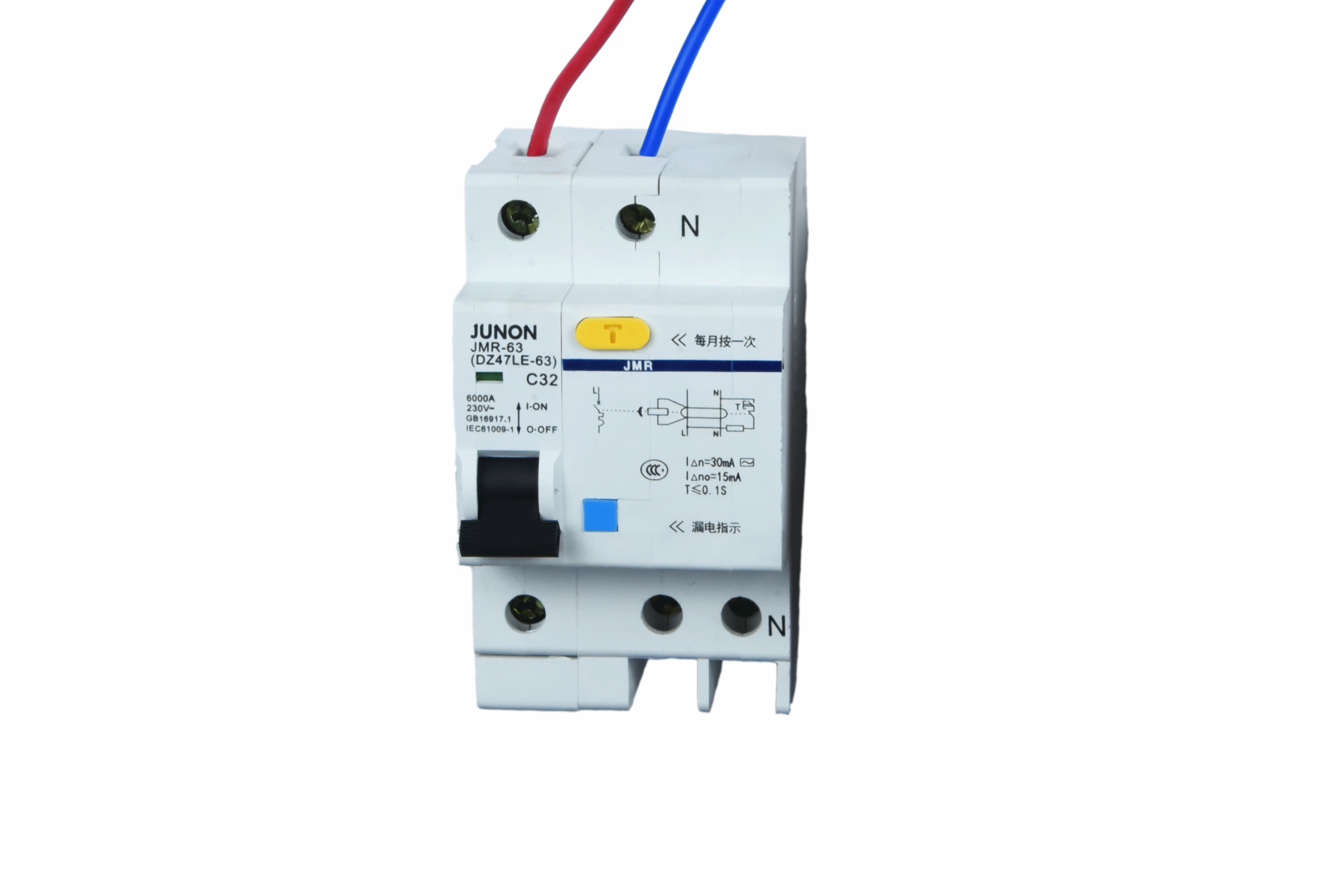

? ? ? 1.接線要遵循上進下出、零線對零線，火線對火線的原則，將紅色火線接入對應的端子中，將藍色的零線接入N端中，扭緊螺絲，用拔線的方式測試線是否接穩了。
?
? ? ? 2.從底部對應的端子出現，將火線從對應的端子中出線，將零線從N端中出線，扭緊螺絲。
?
? ? ? 3.測試是否接線完好，電筆在進線處和出線處的火線端子中亮燈，即接線完畢，電路完好。
?

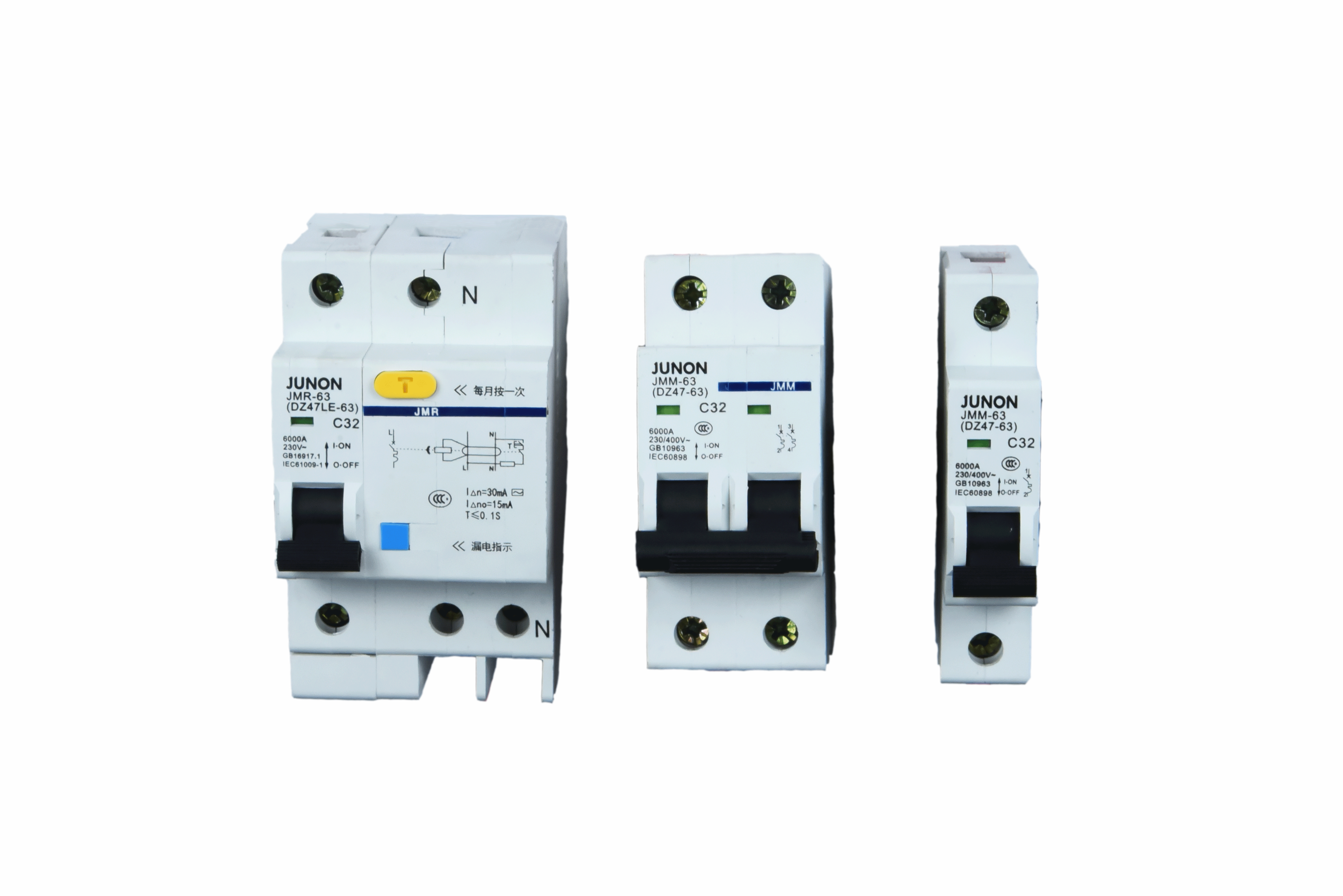

? 漏電斷路器控制普通斷路器 ?
?
【流量告急者，可參考以下圖解】
?
?
?

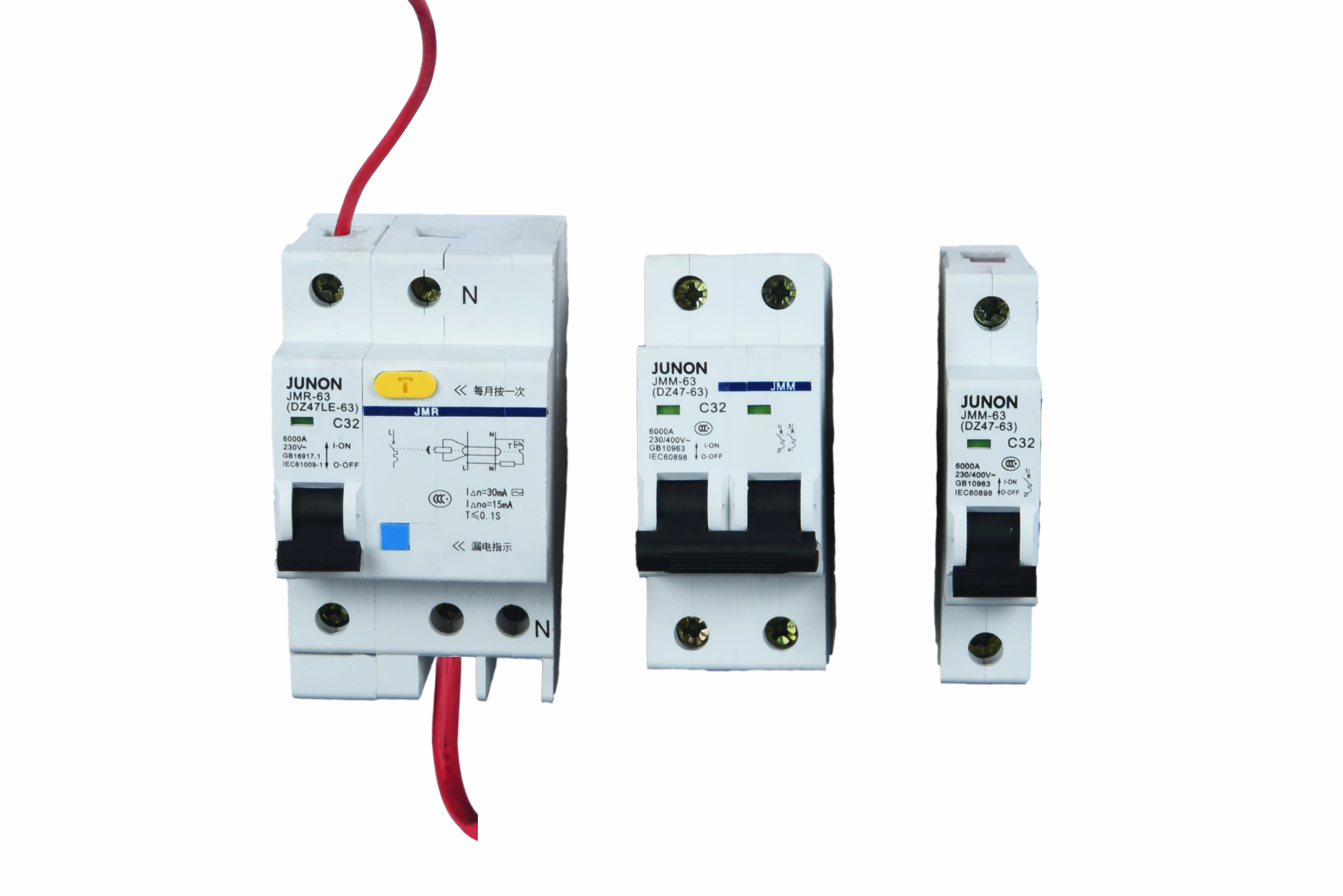

? ? ? 1.將漏電斷路器出線處的火線接到普通斷路器的火線進線處，而另外一端火線出，扭緊螺絲。
?

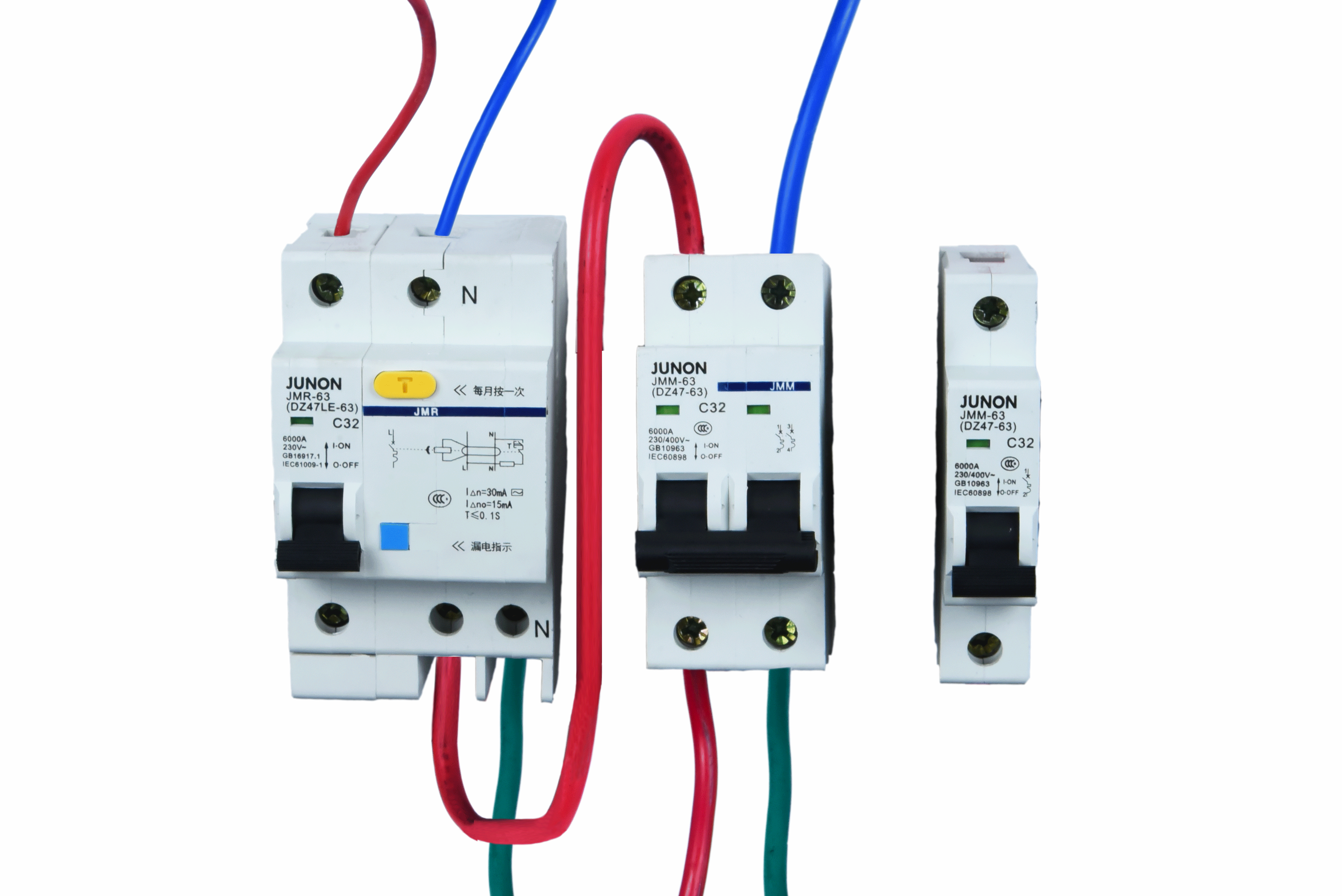

? ? ? 2.再將將漏電斷路器出線處的零線接到銅排里，然后從銅排里引出一根零線接入普通斷路器的零線進線端，扭緊螺絲。再?gòu)牧硪欢顺鼍€處接一根零線。
?
? ? ? 3.如果漏電斷路器要控制多個普通斷路器，可在普通斷路器A的進線端再引一根火線去普通斷路器B的火線進線端，然后在從B斷路器的另一端出一根火線，扭緊螺絲，接線完畢。
? ? ? 家居安全不可忽視，人身安全更加重視，漏電斷路器是家庭的守護神，功能堪比醫生，速度快如閃電。
?
? ? ? 正如俊朗旗下斷路器，品牌老經驗足實力強勁，最重要的是安全、用心。此產品看著復雜，其實里面原理知識也相當復雜，為了大家的人身安全著想還是交由專業電工來操作，以免發生觸電危險。
? ? ? 想要了解更多產品的接線方式，歡迎掃描下方二維碼關注公眾號留言告訴我們，俊朗學堂帶你手動發現生活美，下期再會。
?
