-----------「第08期」----------
?
?注意事項?
1、本視頻最終解釋權歸本公司所有；
2、請?jiān)诮泳€前確認已經通過空氣漏電開關斷開線路中的電流；
3、本視頻的接線方法僅限于本公司對應產品，請勿以偏概全，否則后果自負；
4、非專業人士，在無法確認已經斷電情況下，請一定要佩戴絕緣手套再進行接線，以免發生觸電危險。

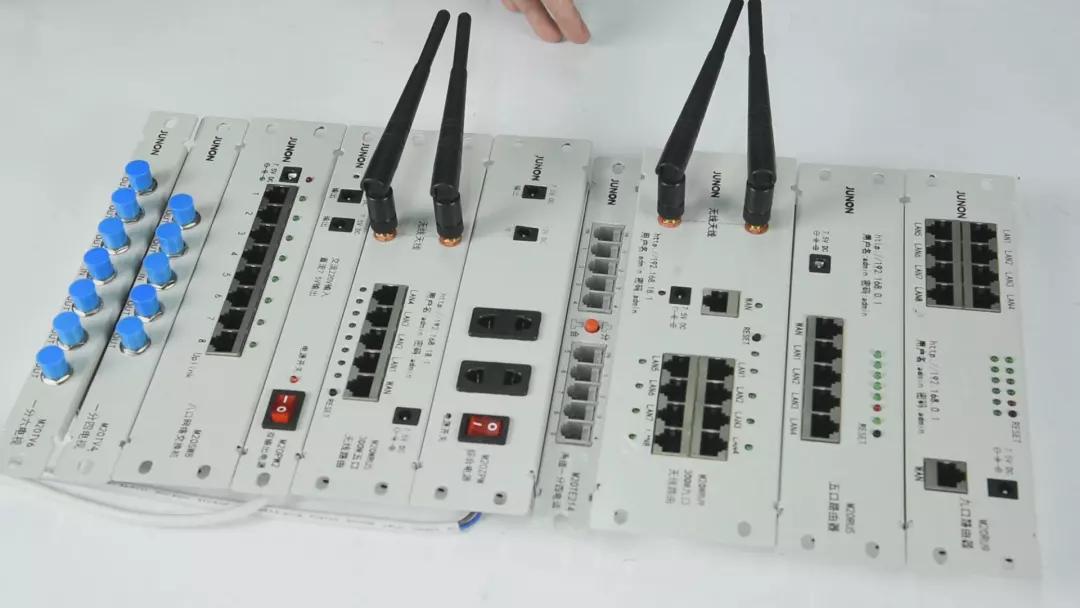

? ? ? 模塊的搭配猶如選衣服，根據自己的風格和身材，自由選擇?？±孰娖魍瞥龅腣20多媒體布線箱，共有十款模塊。
? ? ? 各模塊用途不一，用戶可根據自己的實際情況，搭配適合自己的模塊?；蛘哂幸恍┻x擇困難癥患者可以購買俊朗已經搭配好的組合裝。
?
??
??
?

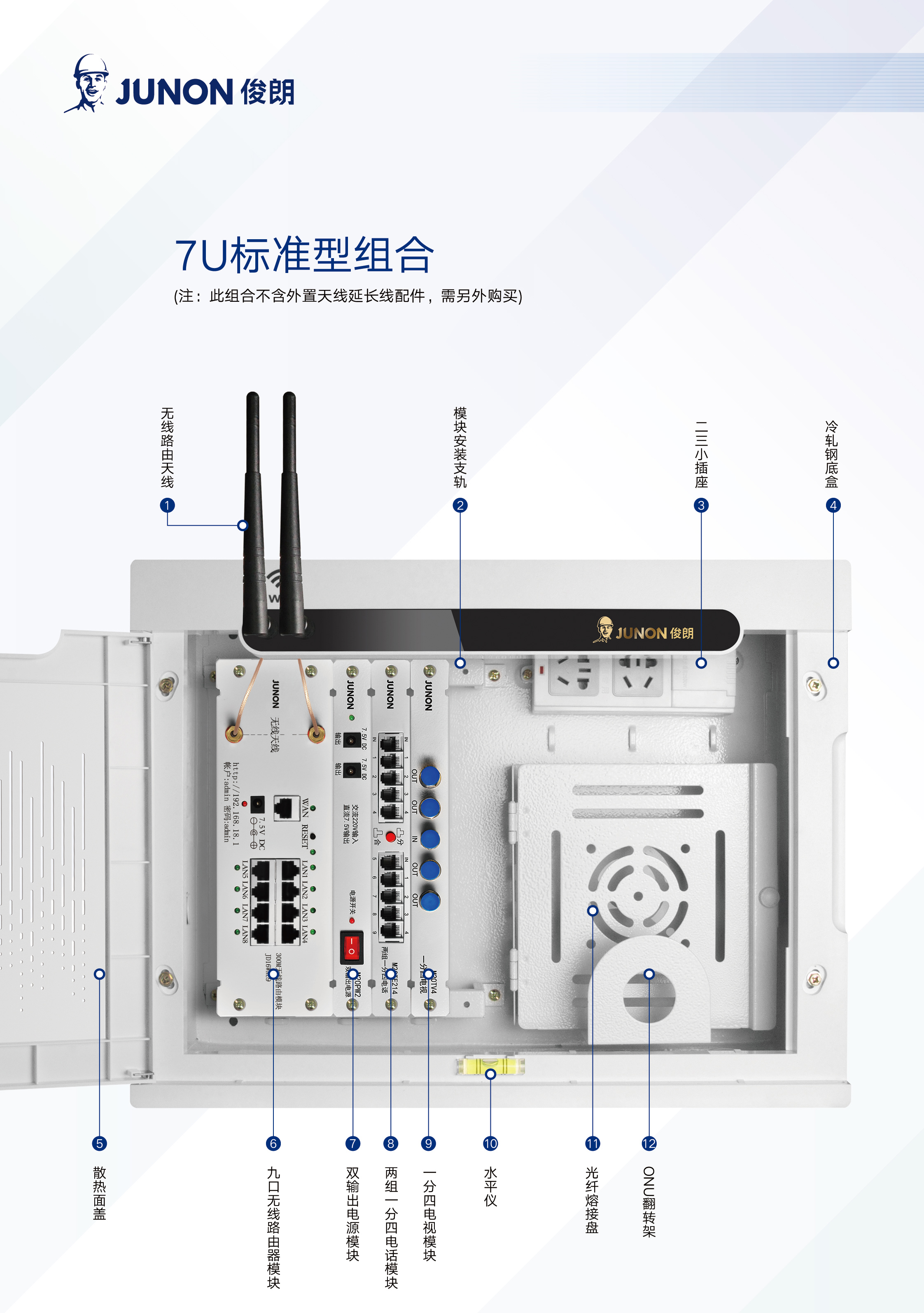

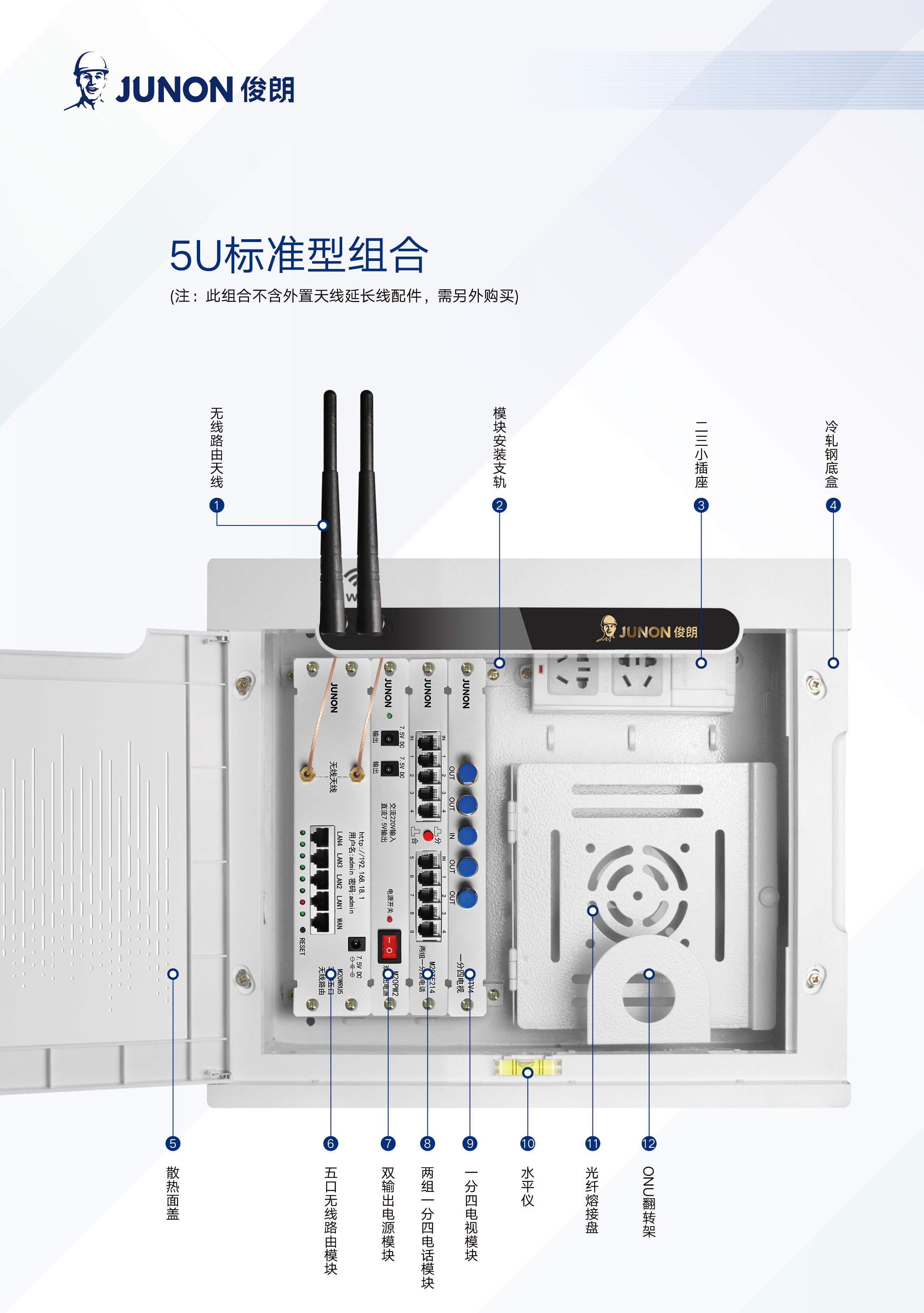

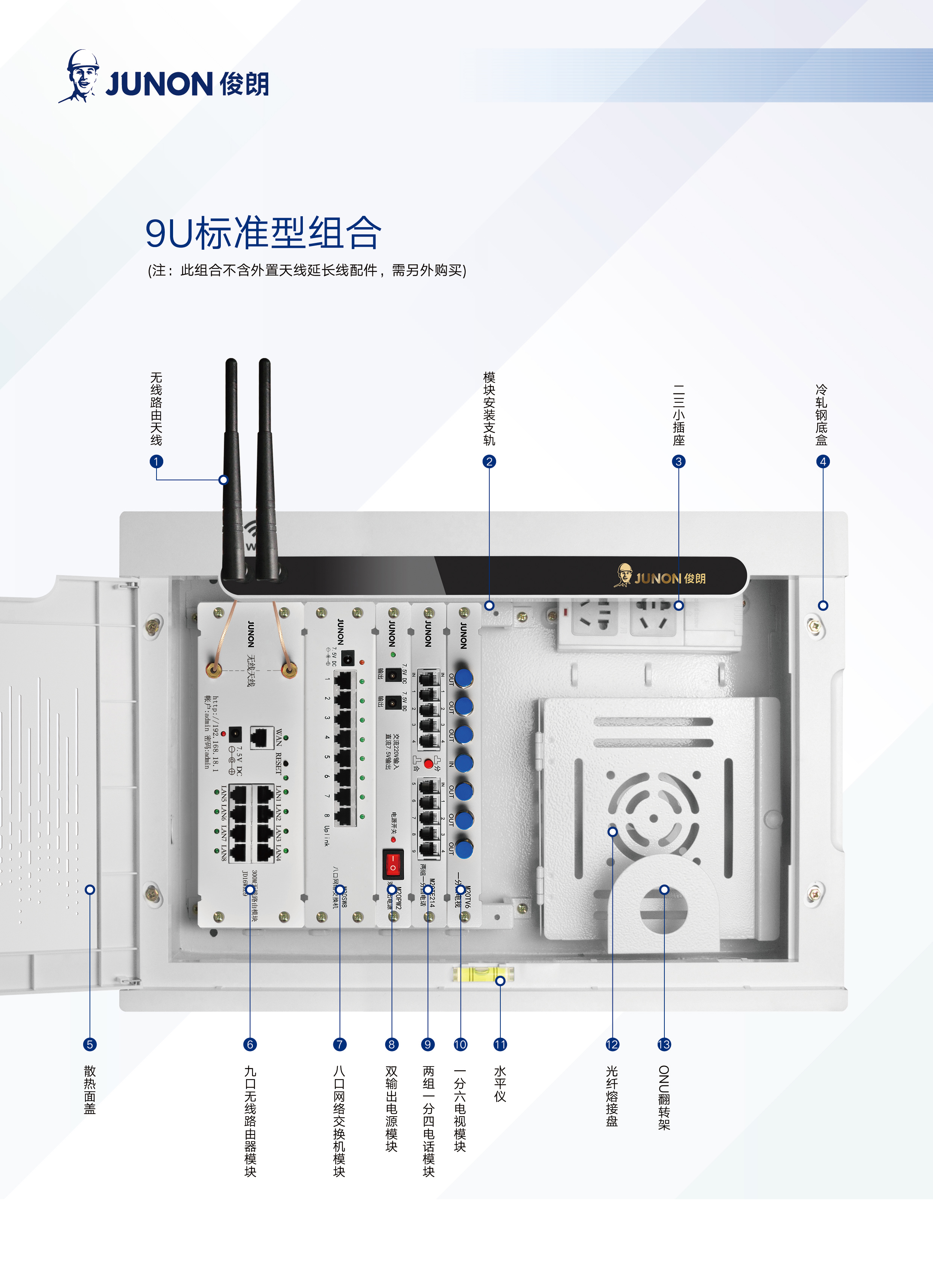

? ?5U標準版組合 ??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?7U標準版組合 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?9U標準版組合 ? ?
?
? ? ? 下面我們通過視頻的形式了解一下V20多媒體布線箱的7U標準版組合的模塊該怎么安裝？
?
【模塊安裝固定視頻】
?
?
【模塊安裝1】
?
?
【模塊安裝2】
?
【流量告急患者可參考以下圖解，土豪隨意】
?
? 安裝圖解 ?
第一步

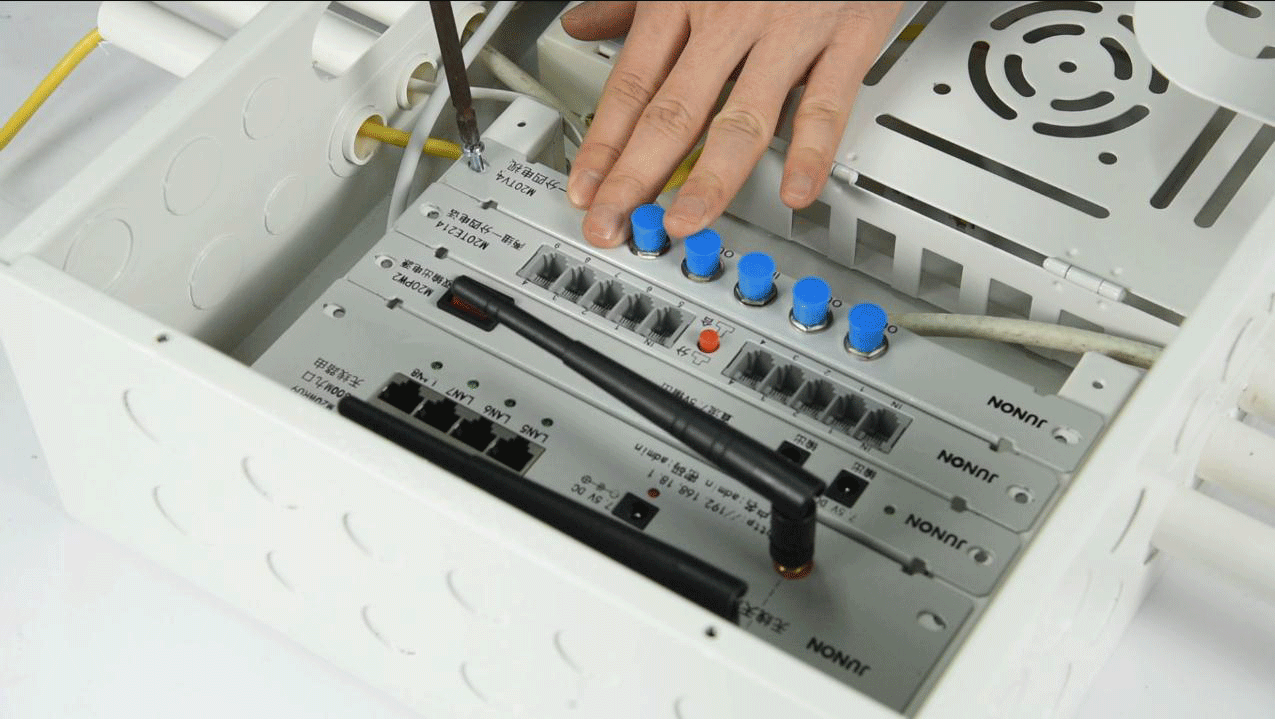

? ? ? 先斷電源，把總閘關掉，將九口無線路由器模塊、雙輸出電源模塊、兩組一分四電話模塊、一分四電視模塊根據實際情況放入多媒體布線箱，并將其固定，先別將模塊固定死，調試合適位置后再鎖死。?
?
第二步
? ? ? 接著為雙輸出電源模塊的電源線和總電源的火、零線接駁，并用電工膠布封好，將強電轉化成弱電，供模塊使用。
?
第三步

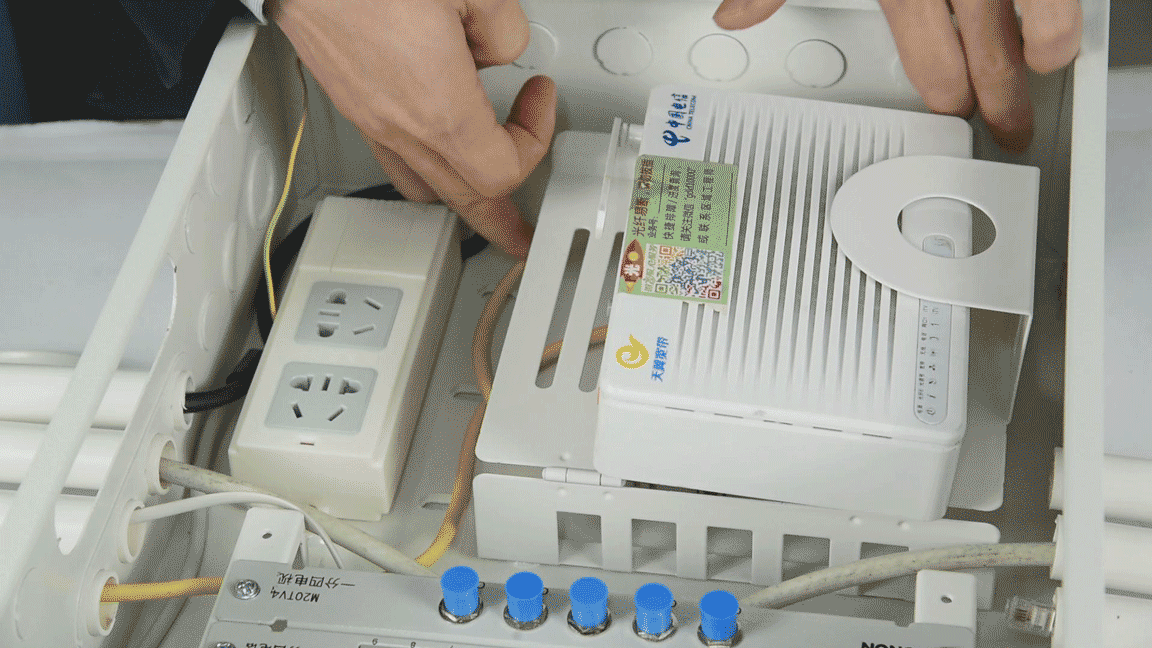

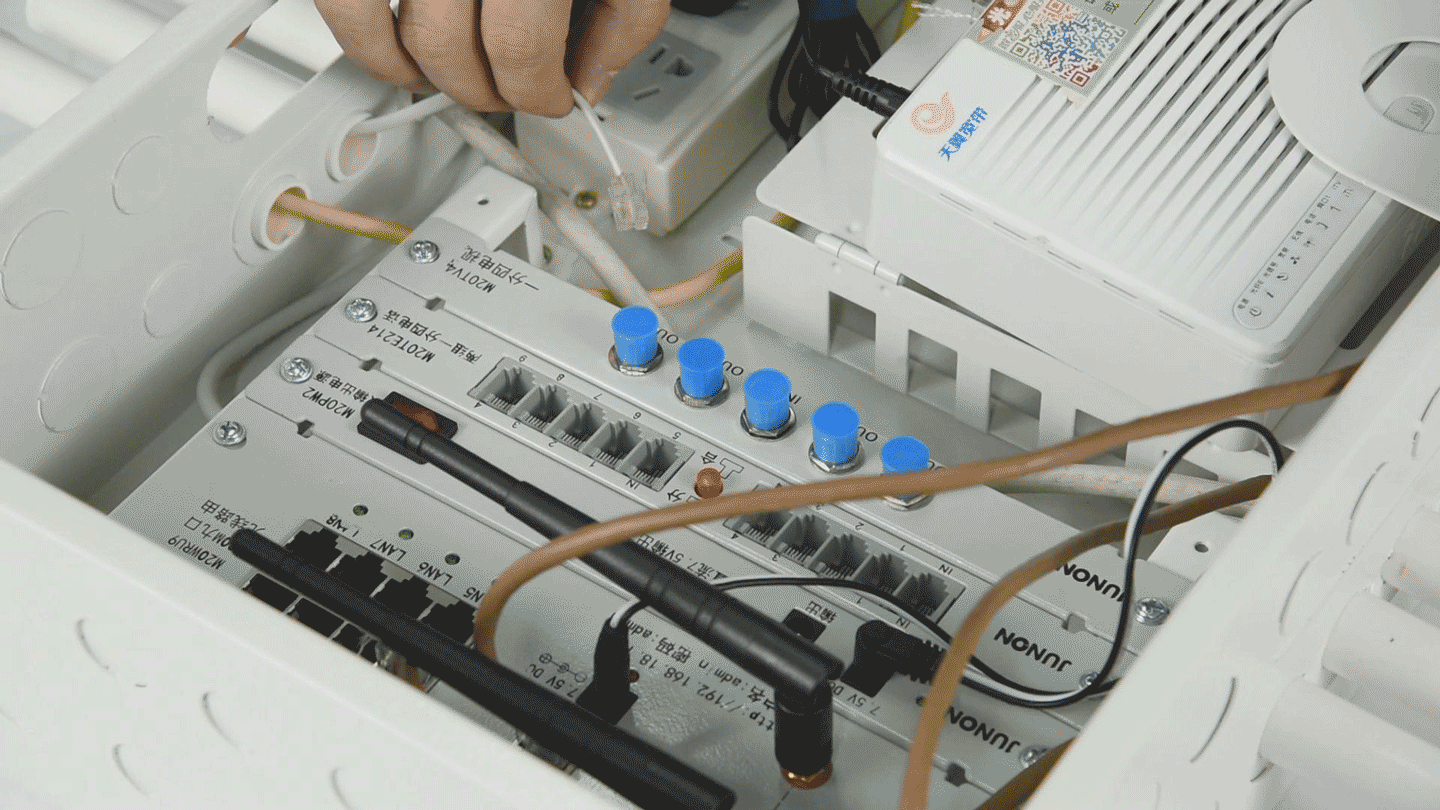

? ? ? 放入光貓，把光纖線接入，插入電源，再準備一根一米長的網線，一端接光貓，一端接無線路由模塊的WAN端口，然后把線理好，接著把預留的終端網線插入LAN端口。
?
第四步

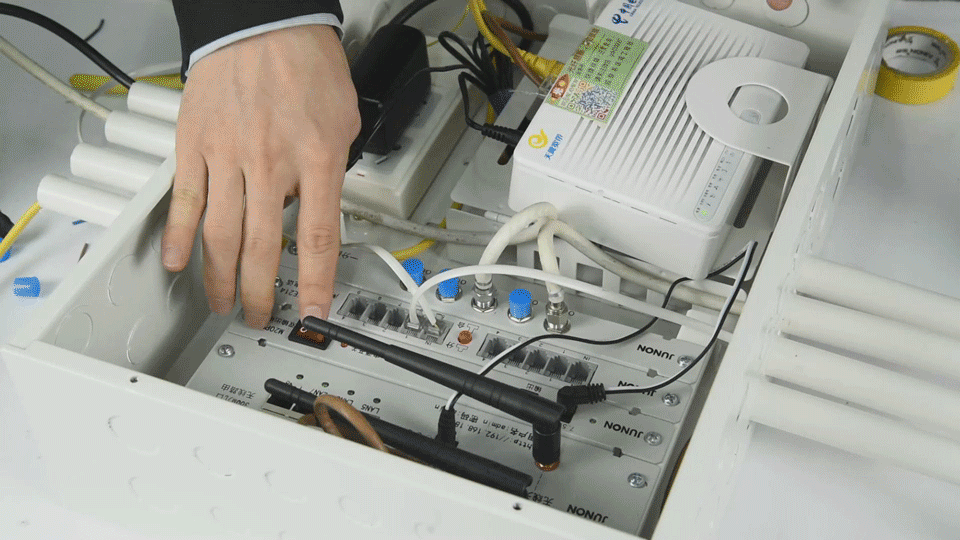

? ? ? 將雙輸出電源模塊配的電源線接上，一端接在雙輸出電源模塊上，另一端接在無線路由模塊上，最后把路由的天線接上，把開關打開，燈亮為開，燈滅為關。
?
第五步

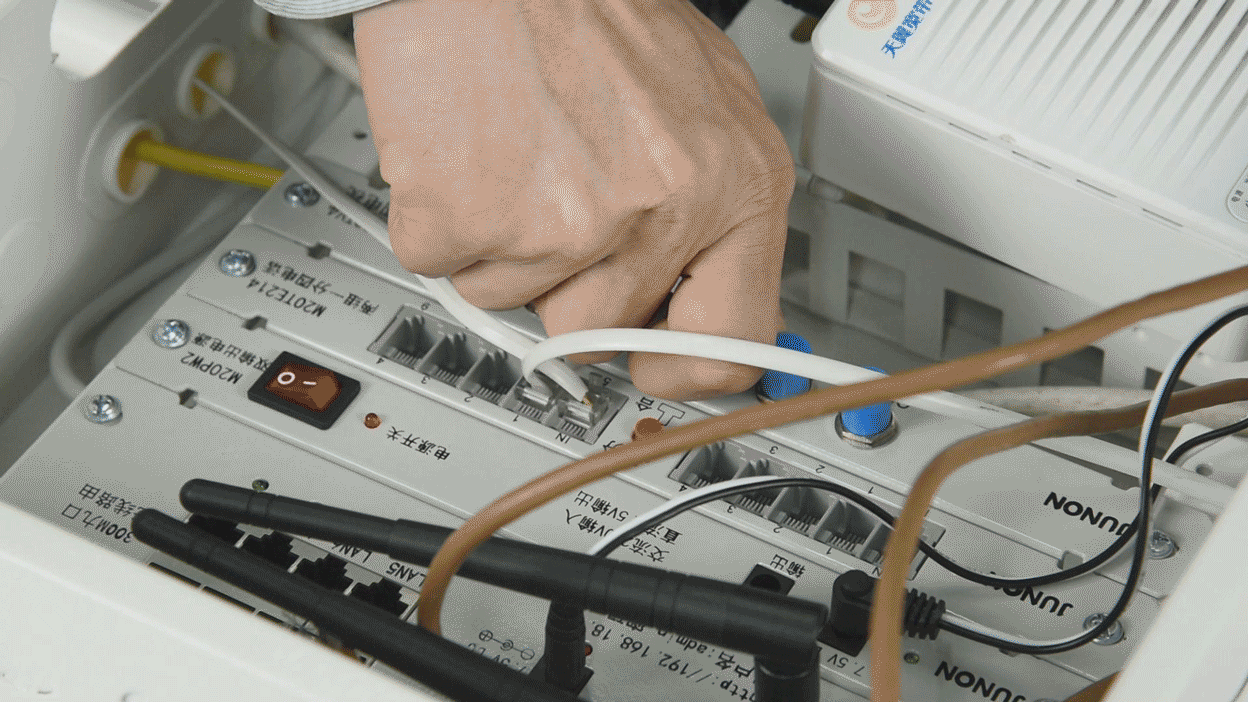

? ? ? 電話接線有多種方式，有一進多出、兩進個四出、還有一進一出等。其中一進一出的情況下，可將預留的電線插入電話模塊的IN端，然后出線就隨便插入一個端口就可以了。
?
第六步

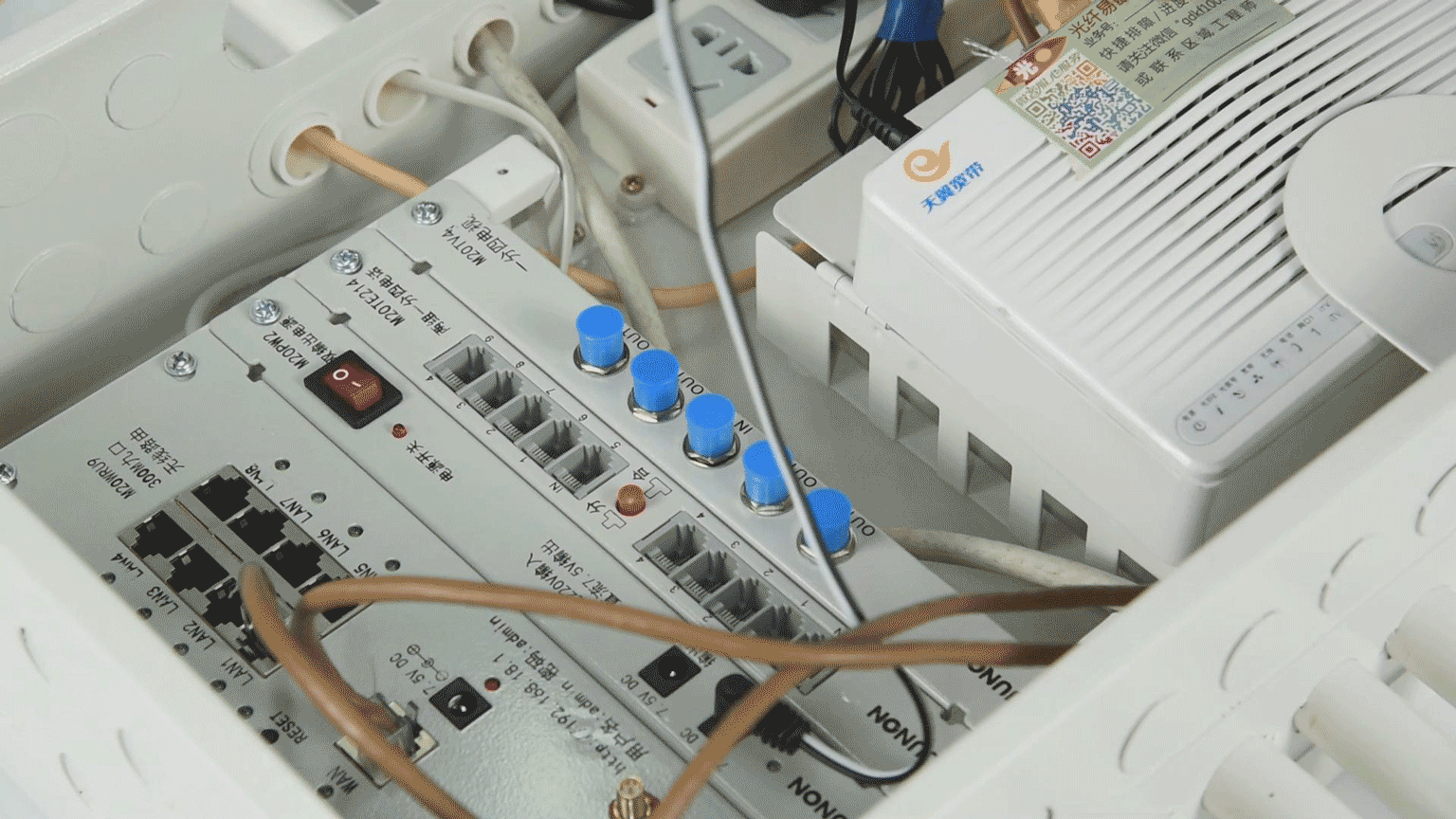

? ? ? 將電視模塊上的要用到的塑料膠套拔出，將裝好F頭的電視線插入IN端，芯對芯擰緊，再將連接終端的接頭插入OUT端用工具擰緊即可。
?
第七步

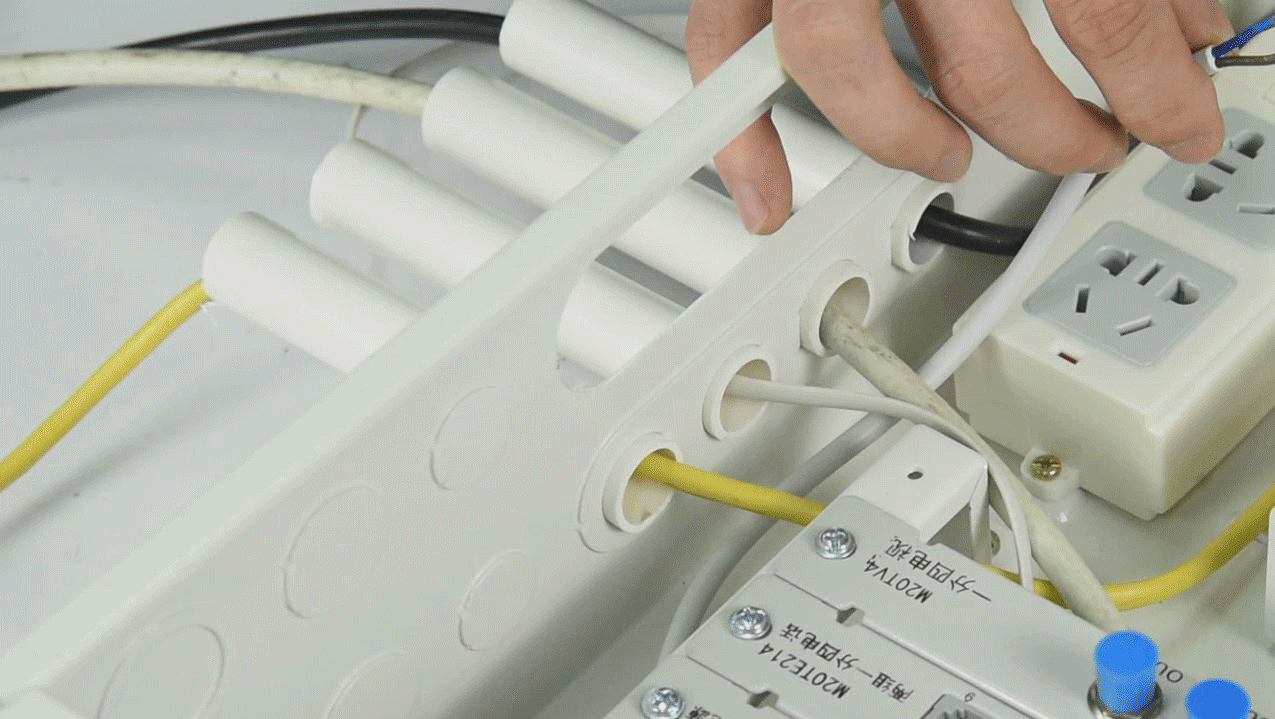

? ? ? 最后理一下線就可以通電測試，如果購買我們的智能風扇的，將有不干膠的那一面貼近翻轉架內壁的是個孔位，然后把螺絲固定，插入電源，把OUN翻轉架蓋上，安裝完成。
?
? ? ? 不同的人有不同的風格，裝修風格也一樣，就像豪宅和公寓的安裝布局，簡直沒法比較。在安裝多媒體模塊前，還是要根據實際情況選擇，要遵循鄧同志的原則# 按實際出發 #，走屬于自己的道路才能夠發展起來。
? ? ? 想了解更多接線視頻，請關注每期俊朗學堂，或掃描下方二維碼關注俊朗公眾號，在下面評論留言點心心哦~下期再會。
?
